本实用新型涉及一种防晃动的冰箱门置物架机构，属于冰箱设备技术领域。

背景技术：

目前的冰箱门上设有各种置物架，用于盛放各种物品，但是在打开冰箱门时，置物架上的物品容易发生晃动而掉落，影响物品的使用，同时有的物品放入冰箱时会蒸发表面的水分，所以需要进行保鲜储存。

技术实现要素：

本实用新型的目的在于提供一种防晃动的冰箱门置物架机构，通过设有第一置物槽、第二置物槽和第三置物槽，将物品分类放置，方便取用，同时第一置物槽和第二置物槽的上方设有防护盖板，用于将物品卡住防止晃动，第一置物槽内设有夹板，将饮料类物品放到夹板之间，夹板带动伸缩弹簧压缩，通过弹簧的弹力对饮料进行固定防止晃动，第二置物槽内设有置蛋槽，用于放置鸡蛋等蛋类，通过防护盖板将第二置物槽盖住，防止鸡蛋等蛋类掉落，通过设有第三置物槽，放置容易损失水分的物品，通过保鲜盖板将第三置物槽密封，防止物品的水分流失，同时第一置物槽、第二置物槽和第三置物槽通过卡块连接在冰箱门的安装槽内，方便进行拆卸，便于清理，简单实用，有利于物品的储存，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种防晃动的冰箱门置物架机构，包括冰箱门，所述冰箱门的外侧固定连接有密封圈，所述冰箱门上从下到上依次设有第一置物槽、第二置物槽和第三置物槽，所述第一置物槽与第二置物槽的上方均设有防护盖板，所述防护盖板滑动连接在冰箱门上，所述第一置物槽的两侧内壁上固定连接有导向杆，所述导向杆的外侧设有伸缩弹簧，所述伸缩弹簧的一端固定连接在第一置物槽的内壁上，所述伸缩弹簧的另一端固定连接有夹板，所述第二置物槽内设有置蛋槽，所述置蛋槽的内腔底部固定连接有防护海绵，所述第二置物槽和第三置物槽的底部均固定连接有磁石，所述第三置物槽上转动连接有保鲜盖板。

进一步的，所述冰箱门上固定连接有安装槽，所述第一置物槽、第二置物槽和第三置物槽的后侧固定连接有对应的卡块，所述第一置物槽、第二置物槽和第三置物槽通过卡块连接在安装槽内。

进一步的，所述冰箱门上开设有滑槽，所述防护盖板上固定连接有对应的滑块，所述防护盖板通过滑块滑动连接在滑槽内。

进一步的，所述防护盖板的顶部固定连接有与磁石对应的磁铁片。

进一步的，所述保鲜盖板的后侧固定连接有转动块，所述滑槽的顶端开设有对应的圆孔，所述保鲜盖板通过转动块转动连接在圆孔内。

进一步的，所述保鲜盖板的底部两侧固定连接有密封板，所述保鲜盖板的前侧固定连接有卡扣，所述第三置物槽内设有与卡扣对应的卡槽，所述保鲜盖板通过卡扣连接在第三置物槽的卡槽内。

本实用新型的有益效果是：本实用新型所涉及的一种防晃动的冰箱门置物架机构，通过设有第一置物槽、第二置物槽和第三置物槽，将物品分类放置，方便取用，同时第一置物槽和第二置物槽的上方设有防护盖板，用于将物品卡住防止晃动，第一置物槽内设有夹板，将饮料类物品放到夹板之间，夹板带动伸缩弹簧压缩，通过弹簧的弹力对饮料进行固定防止晃动，第二置物槽内设有置蛋槽，用于放置鸡蛋等蛋类，通过防护盖板将第二置物槽盖住，防止鸡蛋等蛋类掉落，通过设有，放置容易损失水分的物品，通过保鲜盖板将第三置物槽密封，防止物品的水分流失，同时第一置物槽、第二置物槽和第三置物槽通过卡块连接在冰箱门的安装槽内，方便进行拆卸，便于清理，简单实用，有利于物品的储存。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的具体实施方式一起用于解释本实用新型，并不构成对本实用新型的限制。

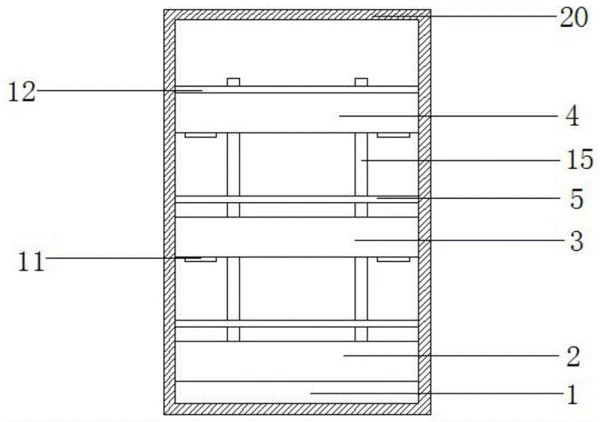

图1是本实用新型一种防晃动的冰箱门置物架机构的整体结构示意图；

图2是本实用新型一种防晃动的冰箱门置物架机构的箱门表面结构示意图；

图3是本实用新型一种防晃动的冰箱门置物架机构的第一置物槽内部结构示意图；

图4是本实用新型一种防晃动的冰箱门置物架机构的保鲜盖板结构示意图；

图5是本实用新型一种防晃动的冰箱门置物架机构的第二置物槽内部结构示意图；

图中标号：1、冰箱门；2、第一置物槽；3、第二置物槽；4、第三置物槽；5、防护盖板；6、导向杆；7、伸缩弹簧；8、夹板；9、置蛋槽；10、防护海绵；11、磁石；12、保鲜盖板；13、安装槽；14、卡块；15、滑槽；16、转动块；17、圆孔；18、密封板；19、卡扣；20、密封圈。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

请参阅图1-图5，本实用新型提供一种技术方案：

一种防晃动的冰箱门置物架机构，包括冰箱门1，所述冰箱门1的外侧固定连接有密封圈20，所述冰箱门1上从下到上依次设有第一置物槽2、第二置物槽3和第三置物槽4，所述第一置物槽2与第二置物槽3的上方均设有防护盖板5，通过防护盖板5将物品盖住不易掉落，所述防护盖板5滑动连接在冰箱门1上，所述第一置物槽2的两侧内壁上固定连接有导向杆6，所述导向杆6的外侧设有伸缩弹簧7，所述伸缩弹簧7的一端固定连接在第一置物槽2的内壁上，所述伸缩弹簧7的另一端固定连接有夹板8，将饮料类物品放到第一置物槽2的夹板8之间，夹板8带动伸缩弹簧7压缩，通过弹簧的弹力对饮料进行固定防止晃动，所述第二置物槽3内设有置蛋槽9，将鸡蛋等蛋类放置到第二置物槽3的置蛋槽9内，通过防护盖板5将第二置物槽3盖住，防止鸡蛋等蛋类掉落，所述置蛋槽9的内腔底部固定连接有防护海绵10，防止蛋类物品磕碰损伤，所述第二置物槽3和第三置物槽4的底部均固定连接有磁石11，通过第二置物槽3和第三置物槽4底部的磁石11分别将防护盖板5进行吸附，方便将防护盖板5打开不易掉落，所述第三置物槽4上转动连接有保鲜盖板12，通过保鲜盖板12将第三置物槽4密封，防止物品的水分流失。

更具体而言，所述冰箱门1上固定连接有安装槽13，所述第一置物槽2、第二置物槽3和第三置物槽4的后侧固定连接有对应的卡块14，所述第一置物槽2、第二置物槽3和第三置物槽4通过卡块14连接在安装槽13内，方便进行拆卸，便于清理，所述冰箱门1上开设有滑槽15，所述防护盖板5上固定连接有对应的滑块，所述防护盖板5通过滑块滑动连接在滑槽15内，方便对防护盖板5进行调节，所述防护盖板5的顶部固定连接有与磁石11对应的磁铁片，用于防护盖板5吸附到磁石11上，所述保鲜盖板12的后侧固定连接有转动块16，所述滑槽15的顶端开设有对应的圆孔17，所述保鲜盖板12通过转动块16转动连接在圆孔17内，所述保鲜盖板12的底部两侧固定连接有密封板18，转动转动块16使保鲜盖板12盖住第三置物槽4，同时密封板18连接在第三置物槽4内腔两侧，将第三置物槽4进行密封，防止物品的水分流失，所述保鲜盖板12的前侧固定连接有卡扣19，方便将保鲜盖板12卡紧，所述第三置物槽4内设有与卡扣19对应的卡槽，所述保鲜盖板12通过卡扣19连接在第三置物槽4的卡槽内。

实施例2

如图1-图2所示，所述密封圈20贴合在冰箱门1的边缘，保持冰箱内的温度，降低冰箱的工作能耗，所述防护盖板5的底部可设有与物品契合的凹槽，便于将物品卡紧，防止物品掉落，所述安装槽13的内腔与卡块14的大小基本一致，便于将第一置物槽2、第二置物槽3和第三置物槽4卡紧，避免物品晃动，有利于物品的储存。

本实用新型工作原理：将饮料类物品放到第一置物槽2的夹板8之间，夹板8带动伸缩弹簧7压缩，通过弹簧的弹力对饮料进行固定防止晃动，将鸡蛋等蛋类放置到第二置物槽3的置蛋槽9内，通过防护盖板5将第二置物槽3盖住，防止鸡蛋等蛋类掉落，同时置蛋槽9内设有防护海绵10，防止蛋类物品磕碰损伤，将容易损失水分的物品放入第三置物槽4内，通过保鲜盖板12将第三置物槽4密封，防止物品的水分流失，同时第一置物槽2、第二置物槽3和第三置物槽4通过卡块14连接在冰箱门1的安装槽13内，方便进行拆卸，便于清理，在打开与闭合防护盖板5时，通过滑块对防护盖板5进行滑动，通过第二置物槽3和第三置物槽4底部的磁石11分别将防护盖板5进行吸附，方便将防护盖板5打开不易掉落，简单实用，有利于物品的储存。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
