　　申请日2015.08.24

　　公开(公告)日2016.01.20

　　IPC分类号E03C1/01; E03C1/14; E03C1/182

　　摘要

　　本实用新型提供了一种卫生间生活废水的分类再利用节水系统，主要包括洗手盆、马桶储水箱、马桶、拖把池储水箱和拖把池，马桶储水箱两侧通过管道分别与洗手盆和马桶相连，拖把池储水箱两侧通过管道分别与洗手盆和拖把池相连，洗手盆根据不同需求，分为洗手盆A类、洗手盆B类和洗手盆C类。其特点是根据生活废水分类储存、输送，实现水资源的再利用。本实用新型通过马桶储水箱和拖把池储水箱防止经洗手盆流出的过量水溢出;通过洗手盆A类实现方便废水分类暂存及输送;通过洗手盆B类实现非旋转水龙头在该节水系统中的使用;通过洗手盆C类实现节省空间及智能技术在该节水系统中的结合使用。

　　权利要求书

　　1.一种卫生间生活废水的分类再利用节水系统，主要包括洗手盆、马桶储水箱、马桶、拖把池储水箱和拖把池，马桶储水箱两侧通过管道分别与洗手盆和马桶相连，拖把池储水箱两侧通过管道分别与洗手盆和拖把池相连，洗手盆根据不同需求，分为洗手盆A类、洗手盆B类和洗手盆C类;其特征在于：所述洗手盆A类为分洗手盆A区、洗手盆B区和洗手盆C区，各区内分别安装有手动排水开关且各区间用挡板隔离，洗手盆上端安装有水龙头，并可根据分区的洗手盆调整到相应的水龙头A区位置、水龙头B区位置和水龙头C区位置;所述洗手盆A区用于暂存如简单冲洗手后的干净废水，其下端接有拖把池储水箱管道且与拖把池储水箱相连;所述洗手盆B区用于暂时储存污水，其下端接有污水管道且直接与下水道相连;所述洗手盆C区用于暂存如含肥皂的较干净废水，其下端接有马桶储水箱管道且与马桶储水箱相连。

　　2.如权利要求1所述的一种卫生间生活废水的分类再利用节水系统，其特征在于：所述洗手盆B类为盆内是平底且不分区，但有三个排水开关，各排水开关分别连接马桶储水箱管道、污水管道和拖把池储水箱管道。

　　3.如权利要求1所述的一种卫生间生活废水的分类再利用节水系统，其特征在于：所述洗手盆C类为盆内不分区且只有一个排水开关，排水开关下接一公用管段，公用管段下分三头并分别连接马桶储水箱管道、污水管道和拖把池储水箱管道，在各接头处安装有挡板驱动，挡板驱动上分别装有马桶储水箱管道挡板、污水管道挡板和拖把池储水箱管道挡板。

　　4.如权利要求3所述的一种卫生间生活废水的分类再利用节水系统，其特征在于：所述洗手盆C类中挡板驱动的开关采用洗手盆台面上的废水类型选择开关控制或采用公用管段中的水质检测传感器来控制。

　　说明书

　　一种卫生间生活废水的分类再利用节水系统

　　技术领域

　　本实用新型涉及一种卫生间生活废水的分类再利用节水系统，尤其涉及一种通过马桶储水箱和拖把池储水箱防止经洗手盆流出的过量水溢出;通过洗手盆A类实现方便废水分类暂存及输送;通过洗手盆B类实现非旋转水龙头在该节水系统中的使用;通过洗手盆C类实现节省空间及智能技术在该节水系统中的结合使用，属于家庭节水的技术研发领域。

　　背景技术

　　据相关数据调查显示，目前城市卫生间用水量占家庭用水的60%到70%左右，而马桶的用水量高达30%以上，此外，拖把池的用水量也较高，为节约用水，人们往往将重点放在产品的节水设计上，这虽在一定程度上实现了节水，但仍有大量自来水白白浪费。

　　因此，为响应国家的"加强节约和保护，实现水资源的可持续利用"的号召，应从整个卫生间的用水系统进行综合考虑，设计出一种水资源可持续利用率高的一种家庭卫生间节水系统。

　　发明内容

　　本实用新型针对现有家庭卫生间生活废水严重的问题，提供了一种可有效解决上述问题的一种卫生间生活废水的分类再利用节水系统。

　　本实用新型的一种卫生间生活废水的分类再利用节水系统采用以下技术方案：

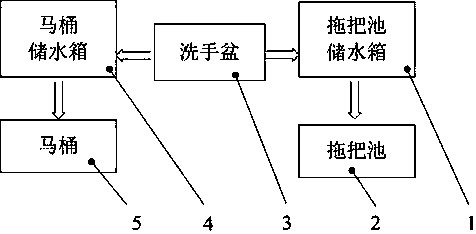

　　一种卫生间生活废水的分类再利用节水系统，主要包括洗手盆、马桶储水箱、马桶、拖把池储水箱和拖把池，马桶储水箱两侧通过管道分别与洗手盆和马桶相连，拖把池储水箱两侧通过管道分别与洗手盆和拖把池相连，洗手盆根据不同需求，分为洗手盆A类、洗手盆B类和洗手盆C类;所述洗手盆A类为分洗手盆A区、洗手盆B区和洗手盆C区，各区内分别安装有手动排水开关且各区间用挡板隔离，洗手盆上端安装有水龙头，并可根据分区的洗手盆调整到相应的水龙头A区位置、水龙头B区位置和水龙头C区位置;所述洗手盆A区用于暂存如简单冲洗手后的干净废水，其下端接有拖把池储水箱管道且与拖把池储水箱相连;所述洗手盆B区用于暂时储存污水，其下端接有污水管道且直接与下水道相连;所述洗手盆C区用于暂存如含肥皂的较干净废水，其下端接有马桶储水箱管道且与马桶储水箱相连。

　　所述洗手盆B类为盆内是平底且不分区，但有三个排水开关，各排水开关分别连接马桶储水箱管道、污水管道和拖把池储水箱管道。

　　所述洗手盆C类为盆内不分区且只有一个排水开关，排水开关下接一公用管段，公用管段下分三头并分别连接马桶储水箱管道、污水管道和拖把池储水箱管道，在各接头处安装有挡板驱动，挡板驱动上分别装有马桶储水箱管道挡板、污水管道挡板和拖把池储水箱管道挡板。

　　所述洗手盆C类中挡板驱动的开关采用洗手盆台面上的废水类型选择开关控制或采用公用管段中的水质检测传感器来控制。

　　本实用新型在洗手盆两侧设置马桶储水箱和拖把池储水箱用于洗手盆废水的暂时储存，防止过量水溢出拖把池和马桶水箱造成浪费。

　　本实用新型在洗手盆A类中设置三个分区并采用挡板隔离，通过这种结构设计既可根据废水水质实现分类暂存，又可防止其互混。即当正常使用时，如只是简单的洗手，只需将水龙头旋转到水龙头A区位置，则洗手后干净的废水在洗手盆A区经拖把池储水箱管道进入拖把池储水箱，因水质干净可用于室内的拖地或其他用途;而要打肥皂洗手时，只需将水龙头旋转到水龙头C区位置，则干净的废水在洗手盆C区经马桶储水箱管道进入马桶储水箱，因肥皂水无杂质不会引起马桶堵塞，因此可用于冲马桶;而要清洗脏物时，只需将水龙头旋转到水龙头B区位置，则污水在洗手盆B区经污水管道直接排到下水道。

　　本实用新型在洗手盆B类中采用平底、三个排水开关，这种设计适用于非旋转水龙头，即使用时，只需根据不同的用水需求，将洗手盆底的相应排水开关打开即可。

　　本实用新型在洗手盆C类中采用一个排水开关、公用管段下分三头的结构，实现洗手盆空间的节省，适合卫生间较小的家庭;此外，在公用管段下分三头处分别设置挡板驱动和挡板，实现生活废水的输送控制，该方案可配合现代的智能技术，如在洗手盆台面上设置废水类型选择开关来控制挡板驱动，或采用公用管段中的水质检测传感器自动选择、控制挡板驱动。

　　本实用新型的有益效果是：通过马桶储水箱和拖把池储水箱防止经洗手盆流出的过量水溢出;通过洗手盆A类实现方便废水分类暂存及输送;通过洗手盆B类实现非旋转水龙头在该节水系统中的使用;通过洗手盆C类实现节省空间及智能技术在该节水系统中的结合使用。
