本实用新型涉及智能家居控制技术领域，特别涉及一种室内空气环境智能联合控制系统。

背景技术：

随着城市人口密度的增加和社会工业化程度的加深，生活、工业废气特别是大量细颗粒物（PM 2.5）被排放到大气中，在排放量超过大气循环能力和承载度时，地表空气中的细颗粒物（PM 2.5）持续积聚，极易引发大范围的雾霾天气。雾霾中的细颗粒物（PM 2.5）容易沉积在上、下呼吸道和肺泡内，引起急性鼻炎和急性支气管炎等病症，慢性呼吸系统疾病患者如果长期处于雾霾环境中，会导致病情急性发作或加重，甚至诱发肺癌。为了减轻雾霾对室内空气环境的影响，很多人都选择紧闭门窗，但是人们在室内的活动也会产生废气，长时间封闭的室内环境也容易导致空气质量变差。因此，为了提高生活质量，保证身体健康，人们通常会选择使用空气净化器来净化室内的空气。但是现有的空气净化器大多只能起简单的过滤作用，不能根据室内的空气质量情况有针对性地净化，而且人们往往是在回家的时候才把空气净化器打开，空气净化器从开启到完成室内空气的净化工作需要一段较长的时间。

技术实现要素：

本实用新型的目的在于：避免上述现有技术中的不足之处而提供一种能够检测室内空气质量，并针对空气质量变差的情况进行空气净化的室内空气环境智能联合控制系统。

本实用新型的目的通过以下技术方案实现：

提供一种室内空气环境智能联合控制系统，包括服务器和分别与服务器无线通信的空气质量检测装置、空气质量调节装置和移动终端，所述空气质量检测装置用于获取室内空气质量，生成空气质量指数给到服务器，所述移动终端发送预设的警戒值给到服务器，服务器比较收到的空气质量指数和警戒值，根据比较结果输出启动信号给到空气质量调节装置，所述空气质量调节装置根据收到的启动信号对室内空气质量进行调节。

其中，所述空气质量检测装置包括甲醛浓度检测模块、PM2.5浓度检测模块和温/湿度检测模块。

其中，所述空气质量调节装置包括空调和新风机。

其中，所述空调是内置有喷气增焓压缩机的直流变频多联机空调。

其中，所述新风机包括用于过滤PM2.5颗粒物、甲醛气体的过滤网。

其中，所述移动终端包括用于接收用户的指令并发送警戒值给到服务器的微信控制模块。

其中，包括与所述服务器无线通信的通风装置。

其中，所述移动终端包括室外环境获取模块，其获取室外环境指数给到服务器，服务器比较收到的空气质量指数和室外环境指数，根据比较结果输出触发信号给到通风装置。

其中，所述空气质量检测装置按照预设的时间周期生成空气质量指数给到服务器。

本实用新型的有益效果：通过服务器把空气质量检测装置和空气质量调节装置联动在一起，用户在移动终端上设置空气质量的警戒值，服务器在空气质量检测装置检测到空气质量达到警戒值的情况下，直接启动空气质量调节装置对室内空气环境进行调节。该室内空气环境智能联合控制系统能够检测室内空气质量，并针对空气质量变差的情况自主进行空气净化，实现了空气质量检测装置和空气质量调节装置的智能联动，环境的空气质量可以被反馈给空气质量调节装置，使空气质量调节装置可以根据室内的空气质量情况有针对性地净化，这样人们室内的空气环境能够一直保持在较优的程度。

附图说明

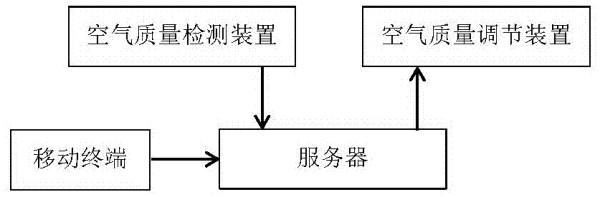

图1为室内空气环境智能联合控制系统的结构框图；

图2为室内空气环境智能联合控制系统的空气检测器的示意图。

具体实施方式

结合以下实施例对室内空气环境智能联合控制系统进一步描述。

如图1所示，该室内空气环境智能联合控制系统包括用于获取室内空气质量的空气质量检测装置和用于调节控制质量的空气质量调节装置。空气质量调节装置包括空调和如图2所示的新风机，空调是直流变频多联机空调，可以实现加/减温度、加/减湿度和空气过滤的功能，而且内置有使用HEAT CORE 超低温喷气增焓技术喷气增焓压缩机，在-15℃的外部温度环境下可以实现0衰减制热，适用于雾霾情况严重的北方地区使用；新风机包括控制按键1、显示屏2和出风口3，出风口3内包括用于过滤PM2.5颗粒物、甲醛气体的过滤网，可以有效过滤PM2.5颗粒物并且去除甲醛等空气污染。空气质量检测装置是一个包括甲醛浓度检测模块、PM2.5浓度检测模块和温/湿度检测模块的空气检测器，空气检测器实时检测室内空气中的甲醛浓度、PM2.5浓度和温湿度，根据控制质量标准生成空气质量指数，每隔三十分钟发送一次数据到服务器，但是如果检测到甲醛浓度超过0.01mg/M3或者PM2.5超过12ug/M3，就立刻把检测到的全部数据发给服务器。

用户在手机等移动终端上进入与服务器关联的微信公众控制平台，通过微信公众控制平台设定空气检测器的检测指标，比如甲醛、PM2.5的最高浓度，温湿度控制范围，并设定空气质量指数的警戒值。服务器会比较从空气检测器收到的空气质量指数和用户设定的警戒值，在检测到室内实际空气质量指数达到警戒值时，间隔五分钟再从空气检测器接收一次空气质量指数，如果再次检测的结果空气质量指数还是达到警戒值，就控制空调和新风机启动，进行加/减温度、加/减湿度和空气过滤，使室内空气质量整体达到适宜人生活的程度。在室内空气中甲醛浓度超过0.01mg/M3或者PM2.5超过12ug/M3的情况下，如果温/湿度适中，服务器优先启动新风机，以保证室内空气质量并节约能源。服务器会把收到的空气质量指数通过微信公众控制平台发布，用户可以直观地得知室内空气质量。用户还可以设定室内有人员活动的时间，这样服务器在人员回到室内前就自动进行更全面的空气净化工作，以保证人员在室内活动时空气质量维持在较优水平。

用户可以在微信公众控制平台设置与服务器动联的通风口或者窗户等通风装置，在室内空气质量较差，而外部空气质量良好的情况下可以自动控制通风口或者窗户打开，以实现室内、室外的通风对流。用户把手机上实时由天气情况、空气中PM2.5浓度等指标生成的室外环境指数给到服务器，服务器比较从空气检测器收到的室内空气质量指数和室外环境指数，如果室外天气与室内空气情况相差在预设的程度内，服务器就启动通风口或者窗户，使室内空气与外部空气形成对流，进一步优化室内空气环境。
