一种具有桌面消毒功能的麻将机的制作方法

使用消毒盒：市面上有专门的餐具消毒盒，方便携带，随时对使用过的餐具进行消毒。 #生活常识# #日常生活小窍门# #餐桌小技巧# #餐具消毒方法#

1.本实用新型涉及麻将机技术领域，具体为一种具有桌面消毒功能的麻将机。

背景技术：

2.麻将机的工作原理是麻将牌背面向上的牌被洗牌桶上的磁圈吸住，并随磁圈旋转并送至输送槽，并在机头处由叠推电机推成墩子，由链杆推走，正面没有磁性的牌则继续在盘上转动(单口机原理)。
3.麻将机在不使用的时候会用到盖板覆盖麻将机表面，能够增加麻将机的美观和实用性，但是麻将机的桌面长期暴露在外，其表面存在很多细菌，麻将机长时间使用，使用者会与麻将机桌面接触，使桌面上的细菌附着在使用者手部，故而提出一种具有桌面消毒功能的麻将机来解决上述所提出的问题。

技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种具有桌面消毒功能的麻将机，具备能够对麻将机桌面进行杀菌消毒的优点，解决了麻将机的桌面长期暴露在外，其表面存在很多细菌，麻将机长时间使用，使用者会与麻将机桌面接触，使桌面上的细菌附着在使用者手部的问题。
5.为实现上述能够对麻将机桌面进行杀菌消毒的目的，本实用新型提供如下技术方案：
6.一种具有桌面消毒功能的麻将机，包括麻将机本体，所述麻将机本体的顶部固定连接有护板，所述护板的顶部开设有放置槽，所述放置槽的内侧放置有承重板，所述承重板顶部的左右两侧均开设有扣槽，所述承重板底部的左右两侧均固定连接有位于护板内侧的竖隔板，两个所述竖隔板相对的一侧均固定安装有紫外杀菌灯，所述承重板上表面的中部开设有安装槽，所述安装槽的内部固定安装有主机，所述主机上表面的后侧固定安装有显示屏，所述主机上表面的前侧固定安装有控制按钮，所述主机的上表面固定安装有位于控制按钮右侧的喇叭，所述主机的上表面固定安装有位于喇叭前侧的充电插座，所述紫外杀菌灯、主机、显示屏、控制按钮和喇叭通过总线连接，所述充电插座和主机电连接。
7.作为本实用新型再进一步的方案：所述护板为矩形框，护板和麻将机本体为一个整体。
8.作为本实用新型再进一步的方案：两个所述扣槽呈l状，且两个扣槽以主机为中心对称开设。
9.作为本实用新型再进一步的方案：两个所述竖隔板相背的一侧分别与护板的左侧壁和右侧壁接触，两个竖隔板的底部均与麻将机本体的顶部接触。
10.作为本实用新型再进一步的方案：所述主机包括外壳、控制单元和电池单元，控制单元和电池单元位于外壳内部。
11.与现有技术相比，本实用新型提供了一种具有桌面消毒功能的麻将机，具备以下
有益效果：
12.该具有桌面消毒功能的麻将机，通过采用承重板和麻将机本体的分离作用，在承重板覆盖在麻将机本体上时，承重板和麻将机本体之间存在密封空间，操作控制按钮对主机进行消毒时间设定，紫外杀菌灯不仅能够对麻将机本体的桌面进行杀菌消毒，而且能够对承重板的内侧进行消毒，消灭麻将机本体上细菌的同时能够防止承重板上的细菌落在麻将机本体上，达到消毒时间能够及时提醒，有效避免使用者手部沾染细菌。
附图说明

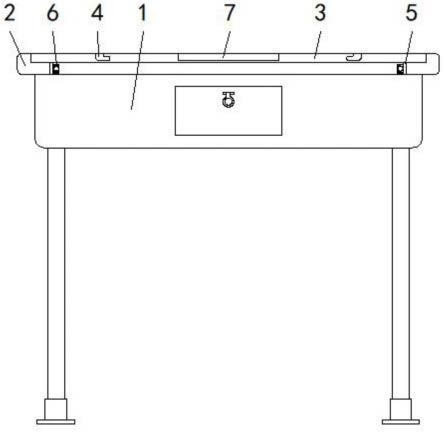

13.图1为本实用新型结构主视图；
14.图2为本实用新型结构承重板的俯视图。
15.图中：1麻将机本体、2护板、3承重板、4扣槽、5竖隔板、6紫外杀菌灯、7主机、8显示屏、9控制按钮、10喇叭、11充电插座。
具体实施方式
16.以下结合附图对本实用新型的优选实施例进行说明，应当理解，并不用于限定本实用新型。
17.需要说明的是，这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。
18.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
19.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
20.请参阅图1-2，一种具有桌面消毒功能的麻将机，包括麻将机本体1，麻将机本体1的顶部固定连接有护板2，护板2为矩形框，护板2和麻将机本体1为一个整体，护板2的顶部开设有放置槽，放置槽的内侧放置有承重板3，承重板3顶部的左右两侧均开设有扣槽4，两个扣槽4呈l状，且两个扣槽4以主机7为中心对称开设，承重板3底部的左右两侧均固定连接有位于护板2内侧的竖隔板5，两个竖隔板5相背的一侧分别与护板2的左侧壁和右侧壁接触，两个竖隔板5的底部均与麻将机本体1的顶部接触，两个竖隔板5相对的一侧均固定安装有紫外杀菌灯6，承重板3上表面的中部开设有安装槽，安装槽的内部固定安装有主机7，主机7包括外壳、控制单元和电池单元，控制单元和电池单元位于外壳内部，主机7上表面的后侧固定安装有显示屏8，主机7上表面的前侧固定安装有控制按钮9，主机7的上表面固定安装有位于控制按钮9右侧的喇叭10，主机7的上表面固定安装有位于喇叭10前侧的充电插座
11，紫外杀菌灯6、主机7、显示屏8、控制按钮9和喇叭10通过总线连接，充电插座11和主机7电连接，从而达到了能够对麻将机桌面进行杀菌消毒的目的。
21.本实用新型的工作原理是：利用承重板3上开设的两个扣槽4来放置承重板3，将承重板3放置在护板2的内侧，使竖隔板5与麻将机本体1接触，然后操作控制按钮9启动主机7并设置消毒时间，紫外杀菌灯6投射紫外线对麻将机本体1和承重板3相对的一侧进行杀菌消毒，消毒时间到了之后主机7控制喇叭10发出提醒声音，麻将机在使用的过程中利用充电插座11进行充电，而解决了麻将机的桌面长期暴露在外，其表面存在很多细菌，麻将机长时间使用，使用者会与麻将机桌面接触，使桌面上的细菌附着在使用者手部的问题。
22.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
