旋转置物架的制作方法

微波炉上方设置可旋转的置物架，便于烹饪时取放物品。 #生活技巧# #收纳技巧# #厨房悬挂储物#

本发明属于日常生活用品技术领域，特别涉及旋转置物架。

背景技术：

在厨房、卫生间这些地方，需要摆放各种瓶瓶罐罐，往往需要摆放或者安装多个置物架来放置各种物品。为适应这种空间小，物品多的环境，现在市面上出现了旋转式的置物架，其结构包括可安装在墙上的底座、设置在底座的支柱和设置在支柱上的一个或多个物架，物架可以绕支柱旋转。平时将物品放置在物架上，使用时可转动物架到合适的位置，方便物品的取放，很好解决狭小空间内物品取放难的问题。由于使用环境的影响，物架很容易变脏，需要经常进行清选。

但是现有的旋转式置物架的物架与支柱一般是不可拆卸的，或者直接用螺丝直接固定，这样物架内部的角落就很难清洗干净，使用者需要将螺丝卸掉，或者将这个置物架拆卸下来清洗，但是这样在安装以及清洗过程中又很耗费时间和精力。

技术实现要素：

为了克服现有技术中的缺陷，本发明的目的在于提供一种拆装方便，便于清洗的旋转置物架。

本发明的目的是这样实现的：

旋转置物架，包括固定架和固定杆，固定杆上转动设置有若干组置物架组件；所述固定架的两端分别延伸出固定部一和固定部二，所述固定杆与固定部一和固定部二可拆卸连接；所述固定部一和固定部二上均设置有供固定杆穿过的安装孔，至少一个安装孔上设置有与安装孔连通的连通槽，固定杆至少一个端部上设置有避空部，固定杆利用避空部经过连通槽进入安装孔内，所述固定杆的两端均伸出安装孔，固定杆的两端设置有将固定杆与固定架固定的固定部件。

本发明进一步设置为：所述置物架组件包括套设在固定杆上的套筒，将套筒固定在固定杆上的抱箍，以及套设在套筒上且可转动的置物盒。

采用上述结构后，通过连通槽和避空部的设置便于固定杆进入安装孔内，通过固定部件将固定杆固定，这样可以避免固定杆晃动，同时也便于在需要清洗时，直接将固定部件拆卸即可，便于将置物盒拿取出来清洗。

本发明进一步设置为：所述套筒包括设置在中部的抵接台，套筒的下部设置有若干个纵向切口，若干个切口形成缩口，所述抱箍套设在缩口外壁。

采用上述结构后，通过切口形成的缩口将套筒套设在固定杆上，缩口的设置可以使套筒在安装时便于进入固定杆，同时抱箍在固定套筒时，缩口可以有一定的形变量，使其对固定杆进行抱紧固定。

本发明进一步设置为：一个安装孔上设置有与安装孔连通的连通槽，固定杆的一个端部上设置有避空部，固定杆通过避空部进入安装孔内。

采用上述结构后，通过一个连通槽的设置方便固定杆的安装，当固定杆的一端与安装孔固定后，另一端可以很方便地通过连通槽进入安装孔内，安装简单方便。

本发明进一步设置为：所述连通槽的开口宽度小于安装孔的直径。

采用上述结构后，当固定杆进入安装孔后，转动一下固定杆，固定杆上的避空部与连通槽形成错位将固定杆卡设在安装孔内，固定杆不易晃动，这样使置物盒在固定杆上的转动更加稳定。

本发明进一步设置为：所述固定杆的端部呈圆台状，当固定杆进入安装孔内，转动固定杆后，避空部与连通槽错位设置，固定杆圆台状的端部外壁与安装孔内壁抵紧。

采用上述结构后，圆台状的设置便于固定杆的一端倾斜地安装在安装孔内，同时固定杆在安装固定后能与安装孔有一个锥度配合，使固定杆在固定后不易转动。

本发明进一步设置为：所述固定杆的两端均设置有螺纹部，固定部件与螺纹部螺接。

采用上述结构后，通过螺纹连接的设计，使用者可以快捷地将产品安装好，不需要借助螺丝刀之类的外在工具就能完成，简单方便。

本发明进一步设置为：所述固定架和固定杆均为不锈钢材质或铝材质。

采用上述结构后，增加固定架以及固定杆的整体结构强度。

本发明进一步设置为：固定杆端部的两侧对称设置有避空部。

采用上述结构后，对称设置的避空部便于固定杆通过连通槽，以及便于转动后的固定杆与安装孔的卡接。

本发明进一步设置为：固定杆上下两端部均设置有支撑台阶，当固定杆与固定架固定时，每个支撑台阶与固定部一和固定部二抵接。

采用上述结构后，通过支撑台阶对固定杆有一个支撑作用，同时，当固定部件与固定杆固定后，支撑台阶与固定部一、二抵紧，避免固定杆在固定后转动。

附图说明

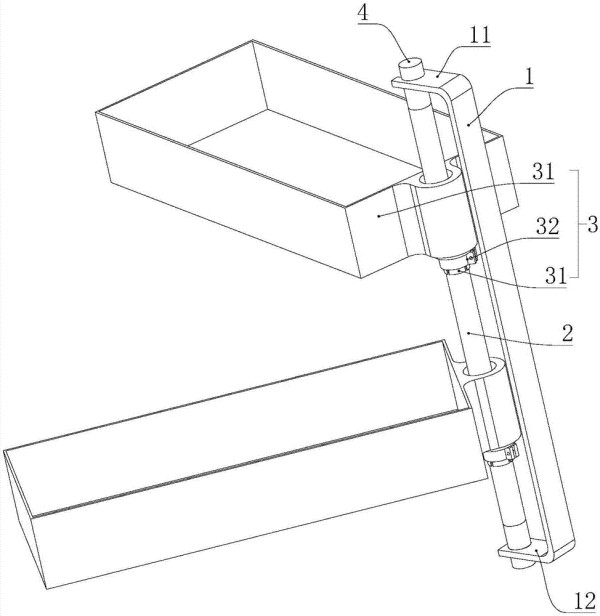

图1是本发明的结构示意图；

图2是本发明部分爆炸示意图；

图3是本发明的局部剖视图；

图4是本发明固定部一的局部剖视图；

图5是本发明套筒的结构示意图；

图6是本发明固定部一的局部结构示意图。

图中标号含义：

1-固定架；11-固定部一；12-固定部二；13-安装孔；d-安装孔的直径；

14-连通槽；h-连通槽的开口宽度；2-固定杆；21-避空部；22-螺纹部；

23-抵接部；24-支撑台阶；3-置物架组件；31-套筒；311-抵接台；

312-切口；313-缩口；32-抱箍；33-置物盒；4-固定部件。

具体实施方式

下面结合附图以具体实施例对本发明作进一步描述：

参见图1至图6所示，旋转置物架，包括固定架1和固定杆2，固定杆2上转动设置有若干组置物架组件3；所述固定架1的两端分别延伸出固定部一11和固定部二12，所述固定杆2与固定部一11和固定部二12可拆卸连接；所述固定部一11和固定部二12上均设置有供固定杆2穿过的安装孔13，至少一个安装孔13上设置有与安装孔13连通的连通槽14，固定杆2至少一个端部上设置有避空部21，固定杆2利用避空部21经过连通槽14进入安装孔13内，所述固定杆2的两端均伸出安装孔13，固定杆2的两端设置有将固定杆2与固定架1固定的固定部件4。

进一步设置为：所述置物架组件3包括套设在固定杆2上的套筒31，将套筒31固定在固定杆2上的抱箍32，以及套设在套筒31上且可转动的置物盒33，通过连通槽14和避空部21的设置便于固定杆2进入安装孔13内，通过固定部件4将固定杆2固定，这样可以避免固定杆2晃动，同时也便于在需要清洗时，直接将固定部件4拆卸即可，便于将置物盒33拿取出来清洗。

进一步设置为：所述套筒31包括设置在中部的抵接台311，套筒31的下部设置有若干个纵向切口312，若干个切口312形成缩口313，所述抱箍32套设在缩口313外壁，通过切口312形成的缩口313将套筒31套设在固定杆2上，缩口313的设置可以使套筒31在安装时便于进入固定杆2，同时抱箍32在固定套筒31时，缩口313可以有一定的形变量，使其对固定杆2进行抱紧固定。

进一步设置为：一个安装孔13上设置有与安装孔13连通的连通槽14，固定杆2的一个端部上设置有避空部21，固定杆2通过避空部21进入安装孔13内，通过一个连通槽14的设置方便固定杆2的安装，当固定杆2的一端与安装孔13固定后，另一端可以很方便地通过连通槽14进入安装孔13内，安装简单方便。

进一步设置为：所述连通槽的开口宽度h小于安装孔的直径d，当固定杆2进入安装孔13后，转动一下固定杆2，固定杆2上的避空部21与连通槽14形成错位将固定杆2卡设在安装孔13内，固定杆2不易晃动，这样使置物盒33在固定杆2上的转动更加稳定。

进一步设置为：所述固定杆2的端部呈圆台状，当固定杆2进入安装孔13内，转动固定杆2后，避空部21与连通槽14错位设置，固定杆2圆台状的端部外壁与安装孔13内壁抵紧，圆台状的设置便于固定杆2的一端倾斜地安装在安装孔13内，同时固定杆2在安装固定后能与安装孔13有一个锥度配合，使固定杆2在固定后不易转动。

进一步设置为：所述固定杆2的两端均设置有螺纹部22，固定部件4与螺纹部22螺接，本实施例中，螺纹部22可以直接设置在固定杆2上，也可以在固定杆2的端部单独设置一个螺纹部22，螺纹部22与固定杆2固定连接，通过螺纹连接的设计，使用者可以快捷地将产品安装好，不需要借助螺丝刀之类的外在工具就能完成，简单方便。

进一步设置为：所述固定架1和固定杆2均为不锈钢材质或铝材质，且所述固定架1和固定部一11和固定部二12一体成型，这样增加固定架1以及固定杆2的整体结构强度。

进一步设置为：固定杆2端部的两侧对称设置有避空部21，对称设置的避空部21便于固定杆2通过连通槽14，以及便于转动后的固定杆2与安装孔13的卡接。

本发明进一步设置为：固定杆2上下两端部均设置有支撑台阶24，当固定杆2与固定架1固定时，每个支撑台阶24与固定部一11和固定部二12抵接，通过支撑台阶24对固定杆2有一个支撑作用，同时，当固定部件4与固定杆2固定后，支撑台阶24与固定部一11、二抵紧，避免固定杆2在固定后转动。

进一步设置为：所述固定杆2的端部包括螺纹部22和抵接部23，所述抵接部23外壁与安装孔13内壁抵接，通过抵接部23设置来增加固定杆2与安装孔13的接触面积，使固定杆2在固定时不易对螺纹部22造成磨损。

上述实施例仅为本发明的较佳实施例，并非依此限制本发明的保护范围，故：凡依本发明的结构、形状、原理所做的等效变化，均应涵盖于本发明的保护范围之内。
