1.本实用新型涉及橱柜设备领域，尤其涉及一种新型悬挂式橱柜。

背景技术：

2.橱柜是在厨房中，存放厨具以及做饭操作的平台，橱柜由吊柜、地柜、台面和各类功能五金配件组成，橱柜多为木制，是一种用于放置餐具、食物及洋酒等东西的贮物柜，橱柜一般使用明度较高的色彩搭配，能够使厨房家具表现出干净及使人愉悦的氛围，橱柜的存在为人们的日常生活提供了极大的便利，随着人们生活水平的日益提高，橱柜已成为家家户户必备的家具之一；
3.现有的悬挂式橱柜在使用的过程中，通常是为固定连接的方式进行安装，不便拆卸，且由于通常是会处于较高的位置，继而在对其进行清洁时，十分的不便，因此本实用新型提出一种新型悬挂式橱柜以解决现有技术中存在的问题。

技术实现要素：

4.针对上述问题，本实用新型的目的在于提出一种新型悬挂式橱柜，该种新型悬挂式橱柜具有方便拆卸的优点，解决现有技术中的问题。
5.为实现本实用新型的目的，本实用新型通过以下技术方案实现：一种新型悬挂式橱柜，包括上柜体，所述上柜体的下端呈开放式设计，且上柜体的下方设有下柜体，所述下柜体的上方在上柜体内设有内柜体，所述内柜体、下柜体和上柜体的截面均呈凵字形，所述内柜体的两侧均设有第一滑槽，且第一滑槽的后端与外界连通，所述第一滑槽的上方设有第一定位槽，且第一定位槽设有多组，多组所述第一定位槽内均设有定位件，且定位件与上柜体连接，所述上柜体内设有吊挂组件，且吊挂组件与内柜体接触，所述吊挂组件的下方通过支撑板与下柜体连接，所述下柜体的两侧均通过限位组件与上柜体连接。
6.进一步改进在于：所述吊挂组件包括挡板，所述挡板的下方在内柜体上设有开口，所述挡板的下端穿过开口，并安装有承重板，所述承重板的宽度大于开口的宽度，所述承重板、挡板和开口的后端面均与上柜体接触。
7.进一步改进在于：所述限位组件包括第二滑槽，所述第二滑槽位于上柜体内，且第二滑槽的前后两端均与外界连通，所述第二滑槽的下方在上柜体内设有第二定位槽，所述第二定位槽设有多组，且多组第二定位槽内均设有定位柱，所述定位柱与下柜体连接。
8.进一步改进在于：所述挡板的正上方在上柜体上设有插槽，所述插槽的前端与外界连通，且插槽内插入由限位插条，所述限位插条的下端与挡板连接，所述插槽上部分的宽度大于插槽下部分的宽度，所述限位插条的形状与插槽形状适配。
9.进一步改进在于：所述内柜体的上端面与上柜体之间存在间距，所述上柜体的后端呈封闭式设计。
10.进一步改进在于：所述下柜体的上端面与内柜体之间存在间距，所述下柜体的后端面呈封闭式设计。
11.本实用新型的有益效果为：该种新型悬挂式橱柜通过采用上柜体、下柜体及内柜体的配合，使得整个悬挂式橱柜为组合式的设计方式，并通过第一定位槽、定位件、第二定位槽以及定位柱的配合，内柜体以及上柜体之间的连接和拆卸，使得整个悬挂式橱柜方便拆卸，从而在对其进行清洁时，将其拆卸下来进行清洁，以解决现有技术中因不便拆卸导致清洁不方便的问题，此外，再利用设置的吊挂组件与支撑板进行配合，当吊挂组件未先进行分离时，下柜体是无法拆卸的，进一步的，内柜体未先进行分离时，吊挂组件是无法拆卸的，进一步的确保了上柜体、下柜体及内柜体之间的连接稳定性。
附图说明

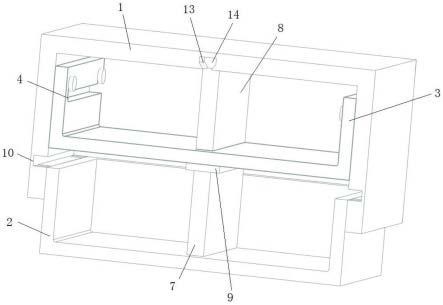

12.图1是本实用新型的正视立体示意图。
13.图2是本实用新型的上柜体立体示意图。
14.图3是本实用新型的内柜体立体示意图。
15.其中：1、上柜体；2、下柜体；3、内柜体；4、第一滑槽；5、第一定位槽；6、定位件；7、支撑板；8、挡板；9、承重板；10、第二滑槽；11、第二定位槽；12、定位柱；13、插槽；14、限位插条。
具体实施方式
16.为了加深对本实用新型的理解，下面将结合实施例对本实用新型做进一步详述，本实施例仅用于解释本实用新型，并不构成对本实用新型保护范围的限定。
17.根据图1-图3所示，本实施例提出了一种新型悬挂式橱柜，包括上柜体1，上柜体1的下端呈开放式设计，具体的，如图2所示，上柜体1上部分的后端为堵住的状态，且上柜体1的下方设有下柜体2，下柜体2的上方在上柜体1内设有内柜体3，内柜体3、下柜体2和上柜体1的截面均呈凵字形，其中，上柜体1和内柜体3均为倒过来的凵字形，内柜体3的左右两侧均设有第一滑槽4，且第一滑槽4的后端与外界连通，进一步的，第一滑槽4的左右两端也是与外界连通的，第一滑槽4的上方设有第一定位槽5，且第一定位槽5设有多组，在本实施例中，每侧第一定位槽5均设有两组，即第一定位槽5共设有四组，四组第一定位槽5内均设有定位件6，且定位件6与上柜体1连接，继而在内柜体3进行拆卸时，仅需要人工用手托起内柜体3，使定位件6位于第一滑槽4内，此时，定位件6并未对内柜体3产生限位的作用，继而人工向外拉出内柜体3即可完成拆卸作业，上柜体1内设有吊挂组件，且吊挂组件与内柜体3接触，其中吊挂组件包括挡板8，挡板8的下方在内柜体3上设有开口，挡板8的下端穿过开口，并安装有承重板9，开口的长度是小于内柜体3的宽度的，继而在内柜体3安装后，挡板8不能正常的拆卸下来，而承重板9的宽度大于开口的宽度，继而在内柜体3进行安装后，依靠承重板9对其具有一个承载的性能，来加强内柜体3中间部位的承载性能，承重板9、挡板8和开口的后端面均与上柜体1接触；
18.吊挂组件的下方通过支撑板7与下柜体2连接，支撑板7与吊挂组件中的承重板9，为接触的状态，并非是固定连接的状态，下柜体2的两侧均通过限位组件与上柜体1连接，其中，限位组件包括第二滑槽10，第二滑槽10位于上柜体1内，且第二滑槽10的前后两端均与外界连通，第二滑槽10的下方在上柜体1内设有第二定位槽11，第二定位槽11设有多组，在本实施例中，一组限位组件内的第二定位槽11是设有两组，且两组组第二定位槽11内均设有定位柱12，定位柱12与下柜体2连接，定位柱12、第二定位槽11以及第二滑槽10的原理与
第一滑槽4、第一定位槽5及定位件6的原理一致。
19.挡板8的正上方在上柜体1上设有插槽13，插槽13的前端与外界连通，且插槽13内插入由限位插条14，限位插条14的下端与挡板8连接，插槽13上部分的宽度大于插槽13下部分的宽度，限位插条14的形状与插槽13形状适配，具体的，在悬挂式橱柜安装完毕后，需要进行拆卸时，首先是先抬起内柜体3，再将其拉出，之后拉出挡板8，完成对支撑板7的锁定效果，之后再抬起下柜体2，将其拉出，安装时，按照顺序安装回去即可。
20.内柜体3的上端面与上柜体1之间存在间距，从而内柜体3是可以正常的向上移动，当定位件6完全位于第一滑槽4内时，内柜体3的上端面与上柜体1接触，上柜体1的后端呈封闭式设计，下柜体2的上端面与内柜体3之间存在间距，该间距是可以使下柜体2在向上移动时，定位柱12能够完全的进入第二滑槽10内，下柜体2的后端面呈封闭式设计。
21.以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
