一种节水节能型卫生间的制作方法

本实用新型属于一种节水节能型卫生间。

背景技术：

目前的毛坯房的卫生间均会设计成带有较深凹坑的结构，在进行卫生间装修时，需要将凹坑填平，然后才能安装蹲便器或马桶以及其它设施。这一过程会浪费较多的填料，增加施工成本。

同时，现有技术的卫生间结构设计往往存在浪费水严重的情况，比如一般家庭会在卫生间内安装淋浴设施，冲洗的水直接从地漏或蹲便器流走；还有一些家庭会在卫生间内洗衣服，洗衣的排水也直接从地漏中流走。目前的城市用水本来就极度短缺，人们的一些生活习惯导致严重的水资源浪费。

技术实现要素：

针对上述问题，本实用新型旨在提供一种施工成本低，能够节约水资源的卫生间。

本实用新型解决问题的技术方案是：一种节水节能型卫生间，包括卫生间毛坯主体、设置于卫生间毛坯主体内的凹坑,所述凹坑内设有水箱，在水箱顶部设有蹲便器或坐便器，水箱通过水管与蹲便器或坐便器的进水口连接；

所述水箱顶部安装有地漏，该地漏与水箱内腔连通。

上述方案适用于带有凹坑的卫生间毛坯，其利用原有的结构制成一个能够收集废水的水箱，水箱顶部作为卫生间的地面。日常生活产生的废水，经由地漏收集在水箱内，用于蹲便器或坐便器冲水，实现了废水利用。

进一步的，为了满足结构布局设计及美观的要求，所述水箱高度与卫生间毛坯主体门槛高度平齐。

一种具体的方式中，所述水箱由混凝土沿凹坑衬砌而成，水箱内表面设有防水层，水箱顶部作为卫生间毛坯主体的地面。

另一种具体的方案中，所述水箱由防锈金属制成，水箱尺寸占满整个凹坑。

优选的，为避免水箱中的水含有粗杂质，所述地漏处设有滤网。

本实用新型的显著效果是：

1.日常生活产生的废水，可收集在水箱内，用于蹲便器或坐便器冲水，实现了废水利用，节约了水资源。

2.施工时不需要用填料填平较深的凹坑，减小了施工成本。

附图说明

下面结合附图对本实用新型作进一步说明。

图1为卫生间毛坯主体示意图。

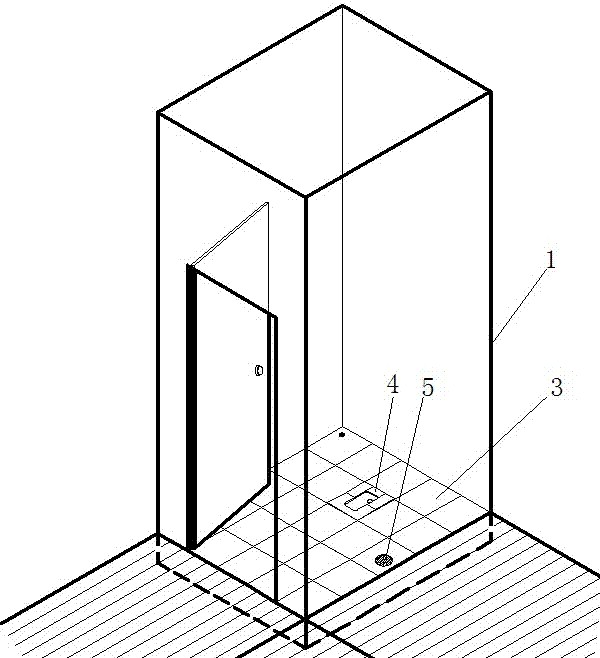

图2为一种形式的卫生间结构示意图。

图3为另一种形式的卫生间结构示意图。

图中：1-卫生间毛坯主体,2-凹坑,3-水箱，4-蹲便器,5-地漏,6-坐便器。

具体实施方式

如图1、2所示，一种节水节能型卫生间，包括卫生间毛坯主体1、设置于卫生间毛坯主体内1的凹坑2。所述凹坑2内设有水箱3，水箱3高度与卫生间毛坯主体1门槛高度平齐。在水箱3顶部设有蹲便器4，水箱3通过水管与蹲便器4的进水口连接。

所述水箱3顶部安装有地漏5，该地漏5与水箱3内腔连通。为避免水箱3中的水含有粗杂质，所述地漏5处设有滤网。

水箱3的结构及制作方式有多种：

一种具体的方案中，所述水箱3由混凝土沿凹坑衬砌而成，水箱3内表面设有防水层，水箱3顶部作为卫生间毛坯主体1的地面。

另一种具体的方案中，所述水箱3由防锈金属制成，水箱3尺寸占满整个凹坑2。

如图3所示，本实施例的结构还可以适用于坐便器6。
