一种厨房用菜刀架的制作方法

防止厨房切菜刀生锈的方法 #生活技巧# #居家生活技巧# #日常家务技巧# #家庭卫生知识#

本实用新型涉及生活用品，更具体地涉及一种厨房用菜刀架。

背景技术：

厨房刀具是百姓居家必备的用具，用途广泛，目前家用菜刀按照功能分为菜刀、斩切刀、砍骨刀、鸡骨刀、水果刀等，种类繁多，刀具存放不当很容易生锈，影响再次使用，如何实现多种刀具的分类放置是我们要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种设计合理的厨房用菜刀架，能存储多种刀具。

本实用新型采用的技术方案是：一种厨房用菜刀架，包括底座和刀架，所述底座为中空半球状结构，其顶面后部开口，且后部开口处向下垂直形成有隔板；所述刀架为底面向内倾斜的中空不规则长方体结构，且刀架靠近底座的前表面下部开口，所述刀架插设在底座后部开口处，且其前表面紧贴底座隔板，其底面固定连接在底座上；在刀架的顶面开设有若干插刀槽。

作为优选的，在底座隔板上设有插条，在刀架靠近底座的前表面开设有能容纳插条的槽孔。

作为优选的，在底座的顶面前部开设有磨刀槽，在磨刀槽内设置有磨刀器。

作为优选的，所述磨刀器包括固定在底座内部的基板、与基板一体加工的两个基座、设置在基座上的陶瓷球，所述基座由倾斜设置的固定座和垂直设置在固定座斜面的固定轴组成，所述陶瓷球螺纹设置在固定轴上，且两个陶瓷球交错形成磨刀口。

作为优选的，在底座和刀架的底面均开设有出水口。

作为优选的，在插刀槽上套设有刀具套。

与现有技术相比，本实用新型的有益效果如下：本实用新型的厨房用菜刀架，设置有多个插刀槽，能实现多种刀具的放置；同时设有简易磨刀器，方便使用。

附图说明

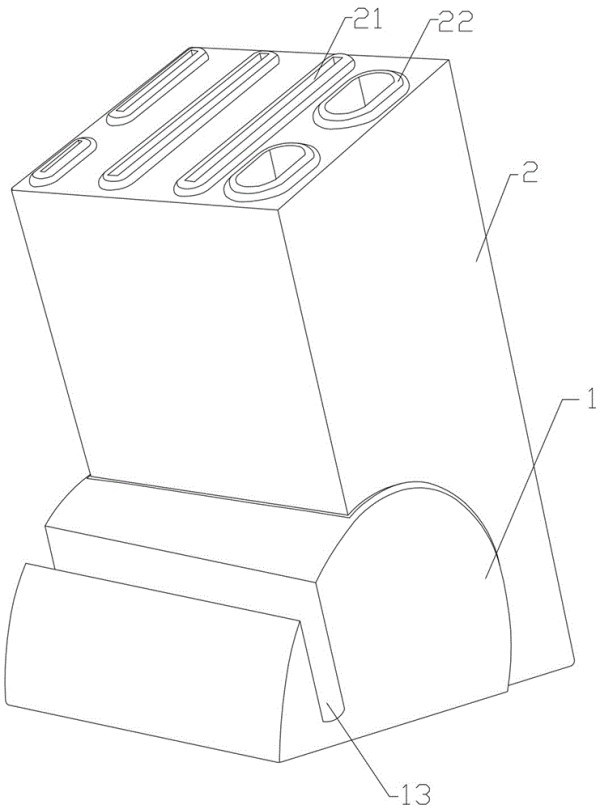

图1为本实用新型的主视图。

图2为本实用新型的侧面视图。

图3为本实用新型的分解结构示意图。

图中：1、底座；2、刀架；3、出水口；4、防滑软垫；11、插条；12、隔板；13、磨刀槽；14、磨刀器；15、基板；16、基座；17、陶瓷球；21、插刀槽；22、刀具套；23、槽孔。

具体实施方式

为了使本实用新型的目的、技术方案和优点更加清楚明白，下面结合具体实施方式对本实用新型作进一步的说明。其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

本实用新型的厨房用菜刀架，包括底座1和刀架2，底座1为中空半球状结构，其顶面后部开口，用来固定刀架，且后部开口处向下垂直形成有隔板12，用于贴合稳固刀架；为了方便刀具放置的便利，在本实施例中，刀架为底面向内倾斜的中空不规则长方体结构，使得刀架底面水平放置时，刀架本身呈倾斜状，同时为配合底座放置，将刀架靠近刀座的前表面下部开口，装配时，将刀架2插设在底座后部开口处，且其前表面紧贴底座隔板，其底面通过螺钉固定连接在底座上；在刀架的顶面开设有若干插刀槽21，分开用来放置菜刀、斩切刀、砍骨刀、鸡骨刀、水果刀等，在插刀槽21上套设有刀具套22，避免刀具刀刃磨损。

为进一步确保刀架与底座的稳固性，在底座隔板12上设有插条11，该插条为弹性橡胶块，方便插拔，在刀架靠近底座的前表面开设有能容纳插条的槽孔23。

为了增加刀架本身的实用性，在底座的顶面前部开设有磨刀槽13，在磨刀槽内设置有磨刀器14。具体的，磨刀器14包括固定在底座内部的基板15、与基板一体加工的两个基座16、设置在基座上的陶瓷球17，基座由倾斜设置的固定座和垂直设置在固定座斜面的固定轴组成，陶瓷球螺纹设置在固定轴上，且两个陶瓷球交错形成磨刀口。

同时，为确保刀架干燥，在底座和刀架的底面均开设有出水口3。在底座和刀架的底面四周设有防滑软垫4。

技术特征：

1.一种厨房用菜刀架，包括底座和刀架，其特征在于：所述底座为中空半球状结构，其顶面后部开口，且后部开口处向下垂直形成有隔板；所述刀架为底面向内倾斜的中空长方体结构，且刀架靠近底座的前表面下部开口，所述刀架插设在底座后部开口处，且其前表面紧贴底座隔板，其底面固定连接在底座上；在刀架的顶面开设有若干插刀槽。

2.根据权利要求1所述的厨房用菜刀架，其特征在于：在底座隔板上设有插条，在刀架靠近底座的前表面开设有能容纳插条的槽孔。

3.根据权利要求1所述的厨房用菜刀架，其特征在于：在底座的顶面前部开设有磨刀槽，在磨刀槽内设置有磨刀器。

4.根据权利要求3所述的厨房用菜刀架，其特征在于：所述磨刀器包括固定在底座内部的基板、与基板一体加工的两个基座、设置在基座上的陶瓷球，所述基座由倾斜设置的固定座和垂直设置在固定座斜面的固定轴组成，所述陶瓷球螺纹设置在固定轴上，且两个陶瓷球交错形成磨刀口。

5.根据权利要求1所述的厨房用菜刀架，其特征在于：在底座和刀架的底面均开设有出水口。

6.根据权利要求1所述的厨房用菜刀架，其特征在于：在插刀槽上套设有刀具套。

技术总结
本实用新型提供的一种厨房用菜刀架，包括底座和刀架，所述底座为中空半球状结构，其顶面后部开口，且后部开口处向下垂直形成有隔板；所述刀架为底面向内倾斜的中空不规则长方体结构，且刀架靠近底座的前表面下部开口，所述刀架插设在底座后部开口处，且其前表面紧贴底座隔板，其底面固定连接在底座上；在刀架的顶面开设有若干插刀槽。本厨房用菜刀架，设置有多个插刀槽，能实现多种刀具的放置；同时设有简易磨刀器，方便使用。

技术研发人员：何志杰
受保护的技术使用者：郑州科之杰工业设计有限公司
技术研发日：2020.08.03
技术公布日：2021.06.22
