一种可调节高适配性沥水架的制作方法

可调节高度的沥水架，适应不同锅具，沥水更方便。 #生活乐趣# #生活体验# #家居生活小物# #厨房小物件#

本技术属于实验室沥水架领域，尤其涉及一种可调节高适配性沥水架。

背景技术：

1、在实验室中，到试管等玻璃容器是一种十分常用的实验器材，当容器使用完毕后，需要对容器就行清理和沥干以备下次使用。在沥干容器时，出于提高实验室空间利用率的需要，通常不会讲容器倒置在操作台面上，而是搁置于沥水架上进行沥干。业内常用的沥水架只是一块密布有斜向上设置的支杆的板材，支杆之间的距离以及倾斜角度都较为固定，无法对一些非常规尺寸或形状的容器（y型试管、t型试管等）进行沥干操作，因此需要提供一种可以调节间距和支杆倾斜角度的可调节高适配性沥水架。

技术实现思路

1、本实用新型目的在于提供一种可调节高适配性沥水架,以解决业内常用的沥水架只是一块密布有斜向上设置的支杆的板材，支杆之间的距离以及倾斜角度都较为固定，无法对一些非常规尺寸或形状的容器（y型试管、t型试管等）进行沥干操作的技术问题。

2、为实现上述目的，本实用新型的具体技术方案如下：

3、一种可调节高适配性沥水架，包括安装板、滑块和可调节支撑组件，所述滑块与所述安装板滑动装配，所述滑块设置有多个，所述可调节支撑组件与所述滑块固定连接，所述可调节支撑组件包括支杆和球槽座，所述支杆具有与所述球槽座转动安装的球形凸台，所述球槽座内设置有松紧调节组件，所述松紧调节组件用于控制所述球形凸台与所述球槽座之间的配合紧密度。通过这样的设计，可调节支撑组件设置在滑块上，可以通过调节滑块来调整不同的可调节支撑组件之间的位置，再松紧调节组件调整支杆的朝向，使得支杆的位置与异形容器相适配，从而对该种异形容器进行沥干。

4、所述安装板开设有通槽，所述通槽内至少平行设置两根导向柱，所述滑块被所述导向柱贯穿并与所述导向柱滑动配合，所述滑块还设置有与所述导向柱平行的丝杠配合孔，所述丝杠配合孔配合设置有丝杠，所述丝杠的一端设置有旋钮并伸出所述安装板外；另一端设置有限位部，所述限位部被容置于所述安装板预留出的限位槽内。通过这样的设计，利用丝杠传动的远离，讲丝杠的转动运动转化为滑块的滑动运动，并且丝杠对滑块有一定的紧定作用，防止滑块受到较小的推力就产生滑动。

5、所述球槽座包括壳体和安装支腿，三条所述安装支腿呈圆周阵列与所述壳体固定连接，所述壳体设置有球槽，所述球槽包括柱形通道段和抵持段，所述柱形通道段用于容纳球形凸台沿其轴向活动，所述抵持段用于提供球形凸台与球槽座紧密结合时的限位位置，所述抵持段上还开设有通孔，所述支杆从所述通孔穿设而出。通过这样的设计，球槽内的柱形通道段和抵持段承担不同的功能，当松紧调节组件调松时，球形凸台滑落至柱形通道段内，此时可转动支杆将其调整到需要的角度，当松紧调节组件调紧时，球形凸台被顶起与抵持段紧密贴合产生较大的静摩擦力，防止支杆受力转动。

6、所述松紧调节组件包括底板、外周壁和垫片，所述外周壁围合于所述底板周边并与球槽座转动配合连接，所述垫片卡设于三条所述安装支腿之间，所述垫片靠近球形凸台的一侧设置有与球形凸台形状适配的弧形槽口，所述底板圆周阵列设置三个腰孔以供所述安装支腿穿过并在所述底板转动时为安装支腿预留活动空间，所述底板靠近所述垫片的一面设置弧形斜面凸台a，所述垫片靠近所述底板的一面设置有弧形斜面凸台b，所述弧形斜面凸台a与所述弧形斜面凸台b的斜面相对。通过这样的设计，当底板随着外周壁转动时，弧形斜面凸台a和弧形斜面凸台b的斜面产生滑动，当弧形斜面凸台a的高点和弧形斜面凸台b的斜面的高点相抵持时，底板和垫片之间的距离被撑开，垫片会将球形凸台向着抵持段抬起。当弧形斜面凸台a的低点和弧形斜面凸台b的斜面的低点相抵持时，底板和垫片之间的距离被拉近，球形凸台失去垫片的支撑落入柱形通道段。

7、所述外周壁远离中心轴的一侧设置有凹凸结构。通过这样的设计，便于工作人员转动外周壁。

8、所述滑块设置有与安装支腿相适配的安装孔，所述安装支腿塞入所述安装孔，所述安装支腿拧入固定螺栓固定。通过这样的设计，可调节支撑组件被固定在滑块上，且外周壁以及与外周壁相连的底板是被滑块和球槽座夹设在中间，使得外周壁在受力后可转动。

9、所述安装板还设置有支架。

10、本实用新型的有益效果为：可调节支撑组件设置在滑块上，可以通过调节滑块来调整不同的可调节支撑组件之间的位置，再松紧调节组件调整支杆的朝向，使得支杆的位置与异形容器相适配，从而对该种异形容器进行沥干。

技术特征：

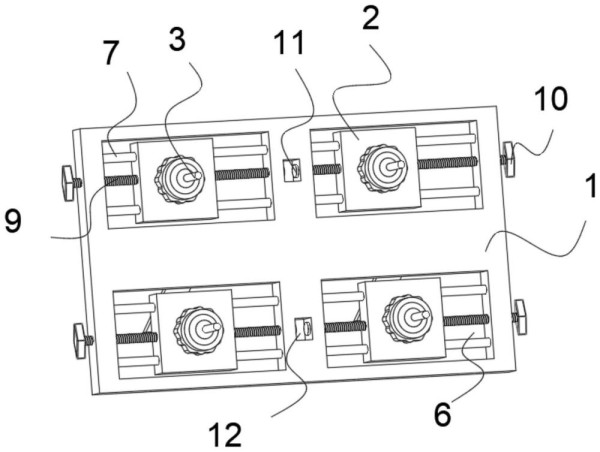

1.一种可调节高适配性沥水架，其特征在于，包括安装板（1）、滑块（2）和可调节支撑组件，所述滑块（2）与所述安装板（1）滑动装配，所述滑块（2）设置有多个，所述可调节支撑组件固定安装于所述滑块（2），所述可调节支撑组件包括支杆（3）和球槽座，所述支杆（3）具有与所述球槽座转动安装的球形凸台（5），所述球槽座内设置有松紧调节组件，所述松紧调节组件用于控制所述球形凸台（5）与所述球槽座之间的配合紧密度。

2.根据权利要求1所述的可调节高适配性沥水架，其特征在于，所述安装板（1）开设有通槽（6），所述通槽（6）内至少平行设置两根导向柱（7），所述滑块（2）被所述导向柱（7）贯穿并与所述导向柱（7）滑动配合，所述滑块（2）还设置有与所述导向柱（7）平行的丝杠配合孔（8），所述丝杠配合孔（8）配合设置有丝杠（9），所述丝杠（9）的一端设置有旋钮（10）并伸出所述安装板（1）外；另一端设置有限位部（11），所述限位部（11）被容置于所述安装板（1）预留出的限位槽（12）内。

3.根据权利要求1所述的可调节高适配性沥水架，其特征在于，所述球槽座包括壳体（13）和安装支腿（14），三条所述安装支腿（14）呈圆周阵列与所述壳体（13）固定连接，所述壳体（13）设置有球槽（17），所述球槽（17）包括柱形通道段（15）和抵持段（16），所述柱形通道段（15）用于容纳球形凸台（5）沿其轴向活动，所述抵持段（16）用于提供球形凸台（5）与球槽座紧密结合时的限位位置，所述抵持段（16）上还开设有通孔（18），所述支杆（3）从所述通孔（18）穿设而出。

4.根据权利要求3所述的可调节高适配性沥水架，其特征在于，所述松紧调节组件包括底板（19）、外周壁（20）和垫片（21），所述外周壁（20）围合于所述底板（19）周边并与球槽座转动配合连接，所述垫片（21）卡设于三条所述安装支腿（14）之间，所述垫片（21）靠近球形凸台（5）的一侧设置有与球形凸台（5）形状适配的弧形槽口（22），所述底板（19）圆周阵列设置三个腰孔（4）以供所述安装支腿（14）穿过并在所述底板（19）转动时为安装支腿（14）预留活动空间，所述底板（19）靠近所述垫片（21）的一面设置弧形斜面凸台a（23），所述垫片（21）靠近所述底板（19）的一面设置有弧形斜面凸台b（24），所述弧形斜面凸台a（23）与所述弧形斜面凸台b（24）的斜面相对。

5.根据权利要求4所述的可调节高适配性沥水架，其特征在于，所述外周壁（20）远离中心轴的一侧设置有凹凸结构。

6.根据权利要求2所述的可调节高适配性沥水架，其特征在于，所述滑块（2）设置有与安装支腿（14）相适配的安装孔（25），所述安装支腿（14）塞入所述安装孔（25），所述安装支腿（14）拧入固定螺栓（26）固定。

7.根据权利要求1所述的可调节高适配性沥水架，其特征在于，所述安装板（1）还设置有支架（27）。

技术总结
本技术公开一种可调节高适配性沥水架，包括安装板、滑块和可调节支撑组件，滑块与安装板滑动装配，滑块设置有多个，所述可调节支撑组件固定安装于所述滑块，可调节支撑组件包括支杆和球槽座，支杆具有与球槽座转动安装的球形凸台，球槽座内设置有松紧调节组件，松紧调节组件用于控制球形凸台与球槽座之间的配合紧密度。通过这样的设计，可调节支撑组件设置在滑块上，可以通过调节滑块来调整不同的可调节支撑组件之间的位置，再松紧调节组件调整支杆的朝向，使得支杆的位置与异形容器相适配，从而对该种异形容器进行沥干。

技术研发人员：蒋钰,韩超,袁梦
受保护的技术使用者：联信检测（江苏）有限公司
技术研发日：20240202
技术公布日：2024/11/28

网址：一种可调节高适配性沥水架的制作方法 https://www.yuejiaxmz.com/news/view/968870
