一种家具板饰面纸用防尘装置的制作方法

利用废旧纸板制作家庭相册封面的方法 #生活技巧# #手工DIY技巧# #照片相册制作#

本技术涉及饰面纸用防尘相关领域，具体为一种家具板饰面纸用防尘装置。

背景技术：

1、家具板饰面纸在家居制造行业中扮演着重要的角色，用于保护和装饰家具板材表面，增强家具的美观性和耐用性。然而，在家具制造和使用过程中，家具板饰面纸容易受到灰尘和杂质的污染，这不仅影响了家具的美观性，还可能降低其使用寿命。因此，开发一种有效的家具板饰面纸用防尘装置显得尤为重要。

2、目前，市场上存在一些家具板饰面纸的防尘装置，但它们往往存在一些问题。例如，一些防尘装置设计过于复杂，制造成本高，不利于大规模生产和应用；另一些装置虽然简单，但防尘效果不佳，无法有效阻挡灰尘和杂质的侵入。

技术实现思路

1、本实用新型的目的在于提供一种家具板饰面纸用防尘装置，以解决上述背景技术中提出的防尘装置设计过于复杂，制造成本高，不利于大规模生产和应用等问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种家具板饰面纸用防尘装置，包括箱体，所述箱体内部包括升降机构，升降机构设置有两个，两个所述升降机构左右对称，两个所述升降机构下端共同连接有一块载物板，所述箱体的一侧设置有处理箱，所述处理箱内部上下端设置有固定夹，上下两个所述固定夹之间设置有防尘网，所述处理箱内部的前后两端沿上下对应所述固定夹之间设置有隔层板。

3、优选的，所述箱体内部还设置有隔板，所述隔板上开设有与载物板吻合的孔槽，所述载物板和隔板之间设置有储物箱。

4、优选的，所述箱体和处理箱通过通风管道连接，所述通风管道的一端延伸至箱体的内部并连接有吸尘罩。

5、优选的，所述固定夹包括挡板和置底板，挡板固定于置底板一端的两侧，每个所述固定夹上两个所述挡板之间的两端设置有滑杆，所述滑杆外滑动连接有滑块，所述滑块内端固定有夹紧机构，所述夹紧机构上端包含橡胶板，夹紧机构下端设置有支撑柱，支撑柱连接在夹紧机构和置底板之间。

6、优选的，所述固定夹的置底板上端的前后端设置有z型夹片，且z型夹片与置底板和支撑柱均通过螺钉固定。

7、优选的，所述隔层板的上下端外侧与处理箱内端面固定，隔层板上下端内侧与固定夹固定。

8、优选的，所述处理箱的一端设置有支撑板，所述支撑板的上端设置有抽气泵，所述抽气泵输出端连接有排气管。

9、与现有技术相比，本实用新型的有益效果是：

10、1、该实用新型通过处理箱的设置，灰尘进入到处理箱中，会全部到两个防尘网上，不需要用到其他装置，而且抽气泵和排气管道就能将多余的空气排到外面，很简易；

11、2、该实用新型通处理箱的设置，防尘网在吸收大量灰尘后，可能会导致堵塞，此装置可以通过固定夹将防尘网取下，固定夹是由z型夹片将置底板和支撑柱连接在一起，可以很轻松将防尘网取下，从而进行有效的清洁，保持内部环境的干净；

12、3、该实用新型通过箱体内部结构的设置，在箱体的灰尘被吸收后，升降机构会将载物板和隔板形成一个密闭空间，从而保持内部环境的干净。

技术特征：

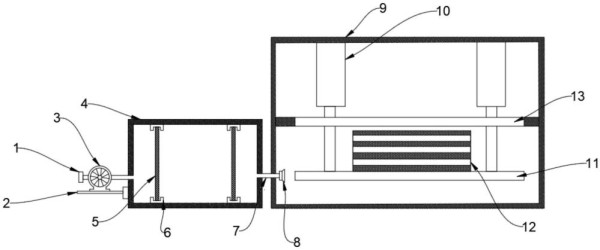

1.一种家具板饰面纸用防尘装置，包括箱体(9)，其特征在于：所述箱体(9)内部包括升降机构(10)，升降机构(10)设置有两个，两个所述升降机构(10)左右对称，两个所述升降机构(10)下端共同连接有一块载物板(11)，所述箱体(9)的一侧设置有处理箱(4)，所述处理箱(4)内部上下端设置有固定夹(6)，上下两个所述固定夹(6)之间设置有防尘网(5)，所述处理箱(4)内部的前后两端沿上下对应所述固定夹(6)之间设置有隔层板(22)。

2.根据权利要求1所述的一种家具板饰面纸用防尘装置，其特征在于：所述箱体(9)内部还设置有隔板(13)，所述隔板(13)上开设有与载物板(11)吻合的孔槽，所述载物板(11)和隔板(13)之间设置有储物箱(12)。

3.根据权利要求1所述的一种家具板饰面纸用防尘装置，其特征在于：所述箱体(9)和处理箱(4)通过通风管道(7)连接，所述通风管道(7)的一端延伸至箱体(9)的内部并连接有吸尘罩(8)。

4.根据权利要求1所述的一种家具板饰面纸用防尘装置，其特征在于：所述固定夹(6)包括挡板(14)和置底板(15)，挡板(14)固定于置底板(15)一端的两侧，每个所述固定夹(6)上两个所述挡板(14)之间的两端设置有滑杆(19)，所述滑杆(19)外滑动连接有滑块(18)，所述滑块(18)内端固定有夹紧机构(17)，所述夹紧机构(17)上端包含橡胶板(16)，夹紧机构(17)下端设置有支撑柱(20)，支撑柱(20)连接在夹紧机构(17)和置底板(15)之间。

5.根据权利要求4所述的一种家具板饰面纸用防尘装置，其特征在于：所述固定夹(6)的置底板(15)上端的前后端设置有z型夹片(21)，且z型夹片(21)与置底板(15)和支撑柱(20)均通过螺钉固定。

6.根据权利要求1所述的一种家具板饰面纸用防尘装置，其特征在于：所述隔层板(22)的上下端外侧与处理箱(4)内端面固定，隔层板(22)上下端内侧与固定夹(6)固定。

7.根据权利要求1所述的一种家具板饰面纸用防尘装置，其特征在于：所述处理箱(4)的一端设置有支撑板(2)，所述支撑板(2)的上端设置有抽气泵(3)，所述抽气泵(3)输出端连接有排气管(1)。

技术总结
本技术公开了一种家具板饰面纸用防尘装置，涉及饰面纸用防尘相关领域，一些防尘装置设计过于复杂，制造成本高，不利于大规模生产和应用，此产品就设计出了一个结构简单，制造成本低，且易于操作的装置。所述箱体内部包括升降机构，升降机构设置有两个，两个所述升降机构左右对称，两个所述升降机构下端共同连接有一块载物板，所述箱体的一侧设置有处理箱，所述处理箱内部上下端设置有固定夹，上下两个所述固定夹之间设置有防尘网，所述处理箱内部的前后两端沿上下对应所述固定夹之间设置有隔层板。

技术研发人员：苏辉
受保护的技术使用者：东莞市高益装饰材料有限公司
技术研发日：20240606
技术公布日：2025/4/6
