一种便于取放的多层锅架的制作方法

制作多层的衣物收纳篮，方便叠放和取用衣物。 #生活技巧# #收纳技巧# #DIY收纳#

1.本实用新型涉及生活用品领域，具体涉及一种便于取放的多层锅架。

背景技术：

2.许多家庭厨房里常常备有多个烹饪用的锅，由于锅体平放时占用空间较大，因此人们往往将多个不同规格的备用锅体叠放在一起。但是如果需要使用中间的某一个锅时，就要将叠压在上层的其他锅体全部搬开，取出其中的一个锅后再将其他的锅体叠上，取放非常不便。另外锅体大小不一，叠放时既不安全也不雅观。如何设计一种多层锅架，既可以让若干个锅体独立存放且可上下嵌入叠置，又可以在取放某一锅体时无需将叠置在上层的其他锅体全部搬开，既可减小占用空间，又能使多个锅体取放安全、方便，是目前待解决的问题。

技术实现要素：

3.为克服现有技术中的不足，本实用新型公开一种便于取放的多层锅架，包括支撑组件、升降组件和置放组件。本实用新型所述的支撑组件设有方形管柱，升降组件设有方形活动管且在活动管中设有可驱使其上下升降的螺杆，活动管置于管柱内且可上下滑动；所述的置放组件设有方形滑套和承放锅体的置放板，置放组件为若干件且上下叠置，其滑套依次套接在管柱上且可上下滑动。由若干件叠置的置放组件承放的若干个锅体的锅口方向相同且上层锅体的锅底嵌入在下层锅体的锅口内。本实用新型所设计的多层锅架，可使若干件不同规格的锅体独立存放且上下嵌入叠置，可通过选择单件或相邻的若干件置放组件随升降组件在螺杆的转动时上下升降而取出需要的锅体，在取放中间的某一锅体时只需将叠置在上层的其他锅体旋起而无需全部搬开，从而能减小占用空间，且能使多个锅体取放既安全又方便。
4.为实现上述目的，本实用新型采用的技术方案如下：
5.一种便于取放的多层锅架，包括与之关联的锅体，其特征在于：包括支撑组件、升降组件和置放组件，所述的支撑组件为带有底座的柱状空管组合构件，所述的升降组件为在立放的空管中设有螺杆且螺杆可驱使空管上下升降的组合构件，所述的升降组件的管体置于支撑组件的管体内且可在支撑组件的管体内上下滑动，所述的置放组件为设有滑动套和可置放锅体的板框的组合构件，置放组件为若干件且上下叠置，其滑动套依次套接在支撑组件的空管外面且可上下滑动，叠置的每件置放组件各自承放的锅体的锅口均向上且上层锅体的锅底嵌入在下层锅体的锅口内，所述的置放组件的滑动套与升降组件的管体用插销活动连接且单件或相邻的若干件置放组件可随升降组件上下升降。
6.所述的支撑组件包括顶板、管柱、挡块和底座，所述的管柱为在一侧壁上轴向设有长条形的沟槽的空心方管，其上端固接有带通孔的顶板，其下端固接有带配重的平板状底座，其在设有沟槽的管壁的下部固接有方块状的挡块用于定位最下层的置放组件向下移动的极限点。
7.所述的升降组件包括活动管、螺杆、螺孔板、第一轴承座和第二轴承座，所述的活动管为在一侧壁上设有若干个销孔的空心方管，其横截面的外形尺寸与支撑组件的管柱的横截面的内腔尺寸匹配，活动管可在管柱内上下滑动，所述的螺孔板为在中心设有内螺纹孔的方形平板，螺孔板为二件且二件的螺纹尺寸、螺旋方向均相同，二件螺孔板分别固接在活动管的上下两端，所述的螺杆为设有外螺纹且外螺纹与二件螺孔板的内螺纹相匹配的长形圆杆件，螺杆置于活动管内且与活动管两端的螺孔板旋接，螺杆转动时可驱使活动管上下移动，所述的螺杆上下两端分别设有带轴承的第一轴承座和第二轴承座，所述的第一轴承座和第二轴承座分别锁固在管柱上端的顶板上和管柱下端的底座上。
8.进一步，所述的螺杆的外螺纹和螺孔板的内螺纹均为梯形螺纹。
9.所述的升降组件还包括转动手把，所述的转动手把包含有横向转动杆和立向把手，转动手把的横向转动杆的一端固接在螺杆的上端，转动手把可驱使螺杆转动。
10.所述的置放组件包括滑套、置放板和弹性插销，所述的滑套为方形的空心套，其横截面的内腔尺寸与支撑组件的管柱的横截面的外形尺寸匹配，滑套套在管柱上且可在管柱上作上下滑动，所述的置放板为在中部设有用于承放锅体的圆形置放孔的平板体，置放孔的直径小于待承放的锅体的最小口径，置放板倾斜地固接在滑套一侧的外壁上，滑套在与置放板方向相反的另一侧的外壁上设有横向的通孔且在通孔内设有弹性插销，所述的弹性插销为带有凸台和压簧的圆形杆状体，弹性插销的销杆可在滑套的横向通孔中滑动。
11.所述的活动管上的若干个销孔均布，所述的销孔、沟槽均与弹性插销在同一侧边，弹性插销的杆头可插入到销孔中，亦可在弹性插销的压簧复位时自动从销孔中拔出，若干个置放组件的若干个弹性插销分别插入在若干个销孔内时，依次叠置的若干个滑套的任意一对上下端面可相互贴合，所述的弹性插销插入在销孔中且在活动管上下移动时可驱使对应的置放组件上下移动。
12.所述的置放组件还包括弹簧，所述的弹簧的底部设有固定板且用固定板固接在置放板的下端，弹簧的上端顶住锅体，所述的弹簧为压簧。
13.由以上描述可知，本实用新型提供的一种便于取放的多层锅架的优点在于：一是将设有方形活动管的升降组件置于支撑组件的方形管柱内，将可承放不同规格的锅体的若干个置放组件的方形滑套依次叠置套接在支撑组件的方形管柱外面且可上下滑动，叠置的每件置放组件各自承放的锅体的锅口方向相同且上层锅体的锅底嵌入在下层锅体的锅口内，锅体既可独立承放又可上下嵌入叠置，因此可节省空间且存放安全。二是在升降组件的活动管内设有用螺杆驱使活动管上下升降的螺纹副，且在活动管壁上设有若干个销孔；在若干件置放组件的滑套上装有若干个弹性插销，利用某一弹性插销压入到对应的活动管的销孔内，即可通过升降组件向上移动而驱使该弹性插销对应的置放组件及其上面的所有置放组件同时升起让位，使邻近的下一个锅体方便取出。本实用新型所设计的多层锅架，可使若干件不同规格的锅体独立存放且上下嵌入叠置，可通过选择单件或相邻的若干件置放组件随升降组件在螺杆的转动时上下升降而取出需要的锅体，在取放中间的某一锅体时只需将叠置在上层的其他锅体旋起而无需全部搬开，从而能减小占用空间，且能使多个锅体取放既安全又方便。本实用新型设计合理，结构简单，成本低廉，便于推广。
附图说明

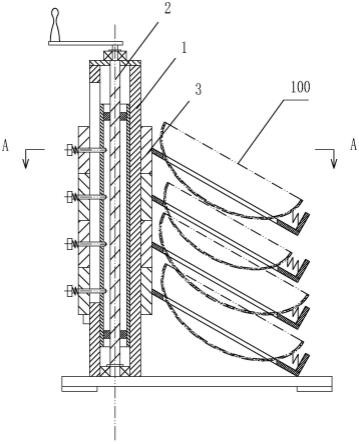

14.图1为本实用新型所述的便于取放的多层锅架的总体示意图。
15.图2为图1中的a-a放大示意图。
16.图3为支撑组件示意图。
17.图4为升降组件示意图。
18.图5为置放组件放大示意图。
19.附图标记：
20.1支撑组件；11顶板；12管柱；121沟槽；13挡块；14底座；2升降组件；21活动管；211销孔；22螺杆；23螺孔板；24第一轴承座；25第二轴承座；26转动手把；3置放组件；31滑套；32置放板；321置放孔；33弹性插销；34弹簧；100锅体。
具体实施方式
21.以下通过具体实施方式对本实用新型作进一步的描述。
22.如图1和图2所示，本实用新型所述的一种便于取放的多层锅架包括支撑组件1、升降组件2、置放组件3和与之关联的锅体100。所述的支撑组件1为带有底座的柱状空管组合构件，所述的升降组件2为在立放的空管中设有螺杆且螺杆可驱使空管上下升降的组合构件，所述的升降组件2的管体置于支撑组件1的管体内且可在支撑组件1的管体内上下滑动，所述的置放组件3为设有滑动套和可置放锅体100的板框的组合构件，置放组件3为若干件且上下叠置，其滑动套依次套接在支撑组件1的空管外面且可上下滑动，叠置的每件置放组件3各自承放的锅体100的锅口均向上且上层锅体100的锅底嵌入在下层锅体100的锅口内，所述的置放组件3的滑动套与升降组件2的管体用插销活动连接且单件或相邻的若干件置放组件3可随升降组件2上下升降。
23.如图1、图2和图3所示，本实用新型所述的支撑组件1包括顶板11、管柱12、挡块13和底座14，所述的管柱12为在一侧壁上轴向设有长条形的沟槽121的空心方管，其上端固接有带通孔的顶板11，其下端固接有带配重的平板状底座14，其在设有沟槽121的管壁的下部固接有方块状的挡块13用于定位最下层的置放组件3向下移动的极限点。
24.如图1、图2、图3和图4所示，本实用新型所述的升降组件2包括活动管21、螺杆22、螺孔板23、第一轴承座24、第二轴承座25和转动手把26，所述的活动管21为在一侧壁上设有若干个销孔211的空心方管，其横截面的外形尺寸与支撑组件1的管柱12的横截面的内腔尺寸匹配，活动管21可在管柱12内上下滑动，所述的活动管21上的若干个销孔211均布；所述的螺孔板23为在中心设有内螺纹孔的方形平板，螺孔板23为二件且二件的螺纹尺寸、螺旋方向均相同，二件螺孔板23分别固接在活动管21的上下两端，所述的螺杆22为设有外螺纹且外螺纹与二件螺孔板23的内螺纹相匹配的长形圆杆件，本实施例的螺杆22的外螺纹和螺孔板23的内螺纹均为梯形螺纹。螺杆22置于活动管21内且与活动管21两端的螺孔板23旋接，螺杆22转动时可驱使活动管21上下移动，所述的螺杆22上下两端分别设有带轴承的第一轴承座24和第二轴承座25，所述的第一轴承座24和第二轴承座25分别锁固在管柱12上端的顶板11上和管柱12下端的底座14上。所述的转动手把26包含有横向转动杆和立向把手，转动手把26的横向转动杆的一端固接在螺杆22的上端，转动手把26可驱使螺杆22转动。
25.如图1、图2、图3和图5所示，本实用新型所述的置放组件3包括滑套31、置放板32、
弹性插销33和弹簧34，所述的滑套31为方形的空心套，其横截面的内腔尺寸与支撑组件1的管柱12的横截面的外形尺寸匹配，滑套31套在管柱12上且可在管柱12上作上下滑动，所述的置放板32为在中部设有用于承放锅体100的圆形置放孔321的平板体，置放孔321的直径小于待承放的锅体100的最小口径，置放板32倾斜地固接在滑套31一侧的外壁上，滑套31在与置放板32方向相反的另一侧的外壁上设有横向的通孔且在通孔内设有弹性插销33，所述的弹性插销33为带有凸台和压簧的圆形杆状体，弹性插销33的销杆可在滑套31的横向通孔中滑动。所述的弹簧34的底部设有固定板且用固定板固接在置放板32的下端，弹簧34的上端顶住锅体100，本实施例的弹簧34为压簧。
26.如图1至图5所示，本实用新型所述的销孔211、沟槽121均与弹性插销33在同一侧边，弹性插销33的杆头可插入到销孔211中，亦可在弹性插销33的压簧复位时自动从销孔211中拔出，若干个置放组件3的若干个弹性插销33分别插入在若干个销孔211内时，依次叠置的若干个滑套31的任意一对上下端面可相互贴合，所述的弹性插销33插入在销孔211中且在活动管21上下移动时可驱使对应的置放组件3上下移动。
27.本实用新型所述的一种便于取放的多层锅架使用方法如下：
28.将若干个不同规格的锅体100放置在若干件置放组件3的置放板32的置放孔321里，锅口方向向上。若干件置放组件3依自重依次上下叠置，使上层锅体100的锅底嵌入在下层锅体100的锅口内形成各自独立置放且呈上下层叠结构，此时所有弹性插销33均未插入到活动管21的销孔211内。
29.如果需要取出中间的某一锅体100，只要将该锅体100上一层的置放组件3的滑套31上对应的弹性插销33按下压入到升降组件2的活动管21对应的销孔211内，用转动手把26转动螺杆22驱使升降组件2的活动管21向上移动，带动该弹性插销33对应的置放组件3及其上面的所有置放组件3全部升起让位，此时即可方便地取出所需要的锅体100，然后再反向转动螺杆22使升起的所有置放组件3下降到原位即可。
30.本实用新型所设计的多层锅架，可使若干件不同规格的锅体独立存放且上下嵌入叠置，可通过选择单件或相邻的若干件置放组件随升降组件在螺杆的转动时上下升降而取出需要的锅体，在取放中间的某一锅体时只需将叠置在上层的其他锅体旋起而无需全部搬开，从而能减小占用空间，且能使多个锅体取放既安全又方便。
31.在本实用新型的阐述中，使用了“第一”、“第二”等词语来限定位置。“第一”、“第二”的使用仅仅是为了方便简化描述，无先后的特定含义，除非对“第一”、“第二”进行了特别声明。
32.上述仅为本实用新型的一个具体实施例，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
