7．如图所示，一木块放置于水平桌面上，在F1、F2作用下处于静止状态．其中F1=10N，F2=2N，若撤去力F1，则木块在水平方向上受到的合力为（　　）

A．8N 向右B．2N 向左C．0D．因摩擦力未知，所以无法判断试题答案在线课程

分析对物体进行受力分析，由力的合成可得出静摩擦力的大小；撤去拉力后，根据另一拉力与摩擦力的关系判断物体是否静止，则可求出木块受到的合力．

解答解：木块开始在水平方向受三个力而平衡，则有
f=F1-F2=10-2=8N；
物体处于静止状态，则说明物体受到的最大静摩擦力大于8N；
撤去F1后，外力为2N，故物体仍能处于平衡，故合力一定是零；
故选：C．

点评本题是初学摩擦力的同学易错的一个题目，解答本题应准确理解静摩擦力的定义，并能根据受力分析得出力之间的关系．

练习册系列答案

年级高中课程年级初中课程高一高一免费课程推荐！初一初一免费课程推荐！高二高二免费课程推荐！初二初二免费课程推荐！高三高三免费课程推荐！初三初三免费课程推荐！

更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：高中物理来源：题型：多选题

17．关于电源的电动势，下列说法正确的是（　　）

A．电源两极间的电压在数值上等于电源的电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电源的电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功D．电源的电动势与外电路的组成有关

查看答案和解析>>

科目：高中物理来源：题型：解答题

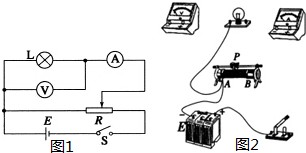

18．某物理学习小组的同学在研究性学习过程中，用伏安法研究某种灯泡L1（6V 2.5W）的伏安特性曲线，设计了如图1所示的电路，要求多次测量，尽可能减小实验误差，备有下列器材：
A．直流电源
B．电压表V
C．电流表A
D．滑动变阻器R1（0-20Ω，5A）
E．滑动变阻器R2（0-200Ω，1A）
F．开关与导线若干
请回答以下问题：
（1）滑动变阻器应选择D（填选项前的字母）．
（2）根据实验原理，用笔画线代替导线，将图中的实验电路实物图2连接完整．
（3）开关S闭合之前，图中滑动变阻器的滑片应该置于A．（选填“A端”、“B端”或“AB中间”）

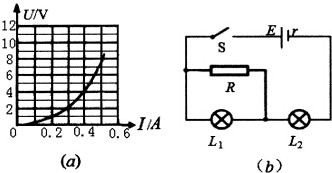

（4）如图（a）所示为该种灯泡的U一I图象，现将两个这种
小灯泡己L1、L2与一个阻值为5Ω的定值电阻R连成如图（b）所示的电路，电源的内阻为r=2.5Ω，电键S闭合后，小灯泡L1与定值电阻R的电功率恰好均为P，则P=0.2W，电源的电动势E=6V．

查看答案和解析>>

科目：高中物理来源：题型：解答题

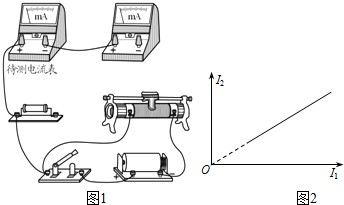

15．实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1内阻r1的电路如图所示．供选择的仪器如下：
①待测电流表G1（0～5mA，内阻约300Ω）；
②电流表G2（0～10mA，内阻约100Ω）；
③定值电阻R1（300Ω）；
④定值电阻R2（10Ω）；
⑤滑动变阻器R3（0～1000Ω）；
⑥滑动变阻器R4（0～20Ω）；
⑦干电池（1.5V）；
⑧电键S及导线若干．
（1）定值电阻应选③，滑动变阻器应选⑥．（在空格内填写序号）
（2）用连线连接实物图．
（3）补全实验步骤：
①按电路图连接电路，将滑动触头移至最左端（填“左”或“右”）；
②闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；
③多次移动滑动触头，记录相应的G1、G2读数I1、I2；
④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示．
（4）根据I2-I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式r1=（K-1）R1．

查看答案和解析>>

科目：高中物理来源：题型：解答题

2．德国亚琛工业大学的科研人员成功开发了一种更先进的磁动力电梯升降机，满足上千米摩天大楼中电梯升降的要求．如图所示是一种磁动力电梯的模拟机，即在竖直平面内有两根很长的平行竖直轨道，轨道间有垂直轨道平面的匀强磁场B1和B2，且B1和B2的方向相反，B1=B2=1T，电梯桥厢固定在如图所示的一个用超导材料制成的金属框abcd内（电梯桥厢在图中未画出），并且与之绝缘．电梯载人时的总质量为m=5×103kg，所受阻力大小为Ff=500N，金属框垂直轨道的边长为Lcd=2m，两磁场的宽度均与金属框的边长Lac相同，金属框整个回路的电阻为R=1.0×10-3Ω，问：
（1）假如两磁场始终竖直向上做匀速运动．设计要求电梯以v1=10m/s的速度向上匀速运动，那么，磁场向上运动的速度v0应该为多大？
（2）假如t=0时两磁场由静止开始向上做匀加速运动，加速度大小为a=1.5m/s2，电梯可近似认为过一小段时间后也由静止开始向上做匀加速运动，t=5s末电梯的速度多大？电梯运动的时间内金属框中消耗的电功率多大？从电梯开始运动到t=5s末时间内外界提供给系统的总能量为多大？

查看答案和解析>>

科目：高中物理来源：题型：解答题

12．某同学利用打点计时器测量小车做匀变速直线运动的加速度．
（1）电磁打点计时器是一种使用交流（选填“交流”或“直流”）电源的计时仪器，它的工作电压是4～6V，当电源的频率为50Hz时，它每隔0.02s打一次点．
（2）使用打点计时器时，接通电源与让纸带随小车开始运动这两个操作过程的操作顺序应该是A
A．先接通电源，后释放纸带
B．先释放纸带，后接通电源
C．释放纸带的同时接通电源
D．哪个先，哪个后都可以
（3）实验中该同学从打出的若干纸带中选取一条纸带，如图所示，纸带上按时间顺序取A、B、C、D四个计数点，每两个点之间还有四个点未画出，用尺子测得相邻各点间的距离为x1=3.62cm，x2=4.75cm，x3=5.88cm．
根据纸带数据可以判断小车在做匀加速直线运动，理由是等时间内相邻位移差值相等（请用文字描述）；在计数点C所代表的时刻，纸带运动的瞬时速度是0.53m/s，小车的加速度是1.13m/s2（以上两空小数点后保留两位数字）．

查看答案和解析>>

科目：高中物理来源：题型：选择题

19．如图所示，质量相同的两个带电粒子P、Q以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入，它们最后打在同一点（重力不计），则从开始射入到打到上板的过程中（　　）

A．它们运动的时间tQ＞tPB．它们运动的加速度aQ＜aPC．它们的动能增加量之比△EkP：△EkQ=1：4D．它们所带的电荷量之比qP：qQ=2：1

查看答案和解析>>

科目：高中物理来源：题型：解答题

16．为测量一直流电源的电动势及内阻
①在下列三个电压表中选一个改装成量程为9V的电压表
A．量程为1V、内阻大约为1kΩ的电压表V1
B．量程为2V、内阻大约为2kΩ的电压表V2
C．量程为3V、内阻为3kΩ的电压表V3
选择电压表V3串联6kΩ的电阻可以改装成量程为9V的电压表．
②利用一个电阻箱、一只开关、若干导线和改装好的电压表（此表用符号V1、V2或V3与一个电阻串联来表示，且可视为理想电压表），在虚线框内画出测量电源电动势及内阻的实验原理电路图．
③根据以上实验原理电路图进行实验，读出电压表示数为1.50V时，电阻箱的阻值为15，.0Ω；电压表示数为2.00V时，电阻箱的阻值为40.0Ω，则电源的电动势E=7.5V，内阻r=10Ω．
