一种方便移动和清洗的鱼缸的制作方法

养鱼时清理鱼缸的简易方法：每周用热水加少量白醋，让鱼儿适应后再清洗鱼缸。 #生活常识# #日常生活小窍门# #日常生活妙招# #宠物护理秘籍#

本发明涉及一种家用鱼缸，具体是一种方便移动和清洗的鱼缸。

背景技术：

随着人们生活水平的不断提高，人们越来越注重生活质量。在闲暇之时，部分人喜欢在家里养花养鱼来怡情，以舒缓平时紧张的工作。在家里、办公室或者酒店内养鱼时，通常都是采用观赏鱼缸来养鱼，尤其是酒店或者较大型的场所，观赏鱼缸随处可见，鱼缸不仅是鱼儿的家，更是家人共同的生活享受；由于生活水平的提高，人们越来越喜欢家居养鱼，活泼的鱼儿帮助人们减轻工作与学习上的压力，增加生活的情趣，有助于精神状态的调整。现有的观赏鱼缸大多都为一个玻璃缸体，人们在养殖鱼时会在鱼缸底部产生大量的鱼的排泄物，当需要清理这些排泄物时，需要将整缸水全部换掉才可实现整个鱼缸内残留物的清理。

技术实现要素：

本发明的目的在于提供一种方便移动和清洗的鱼缸，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种方便移动和清洗的鱼缸，包括缸体，所述缸体内设置有隔板，隔板将缸体内部分割成位于上侧的养鱼室和位于下侧的传动室，所述缸体呈圆筒形状，缸体中心设置有竖直向上且贯穿隔板的的转动轴，所述转动轴上侧设置螺旋段，螺旋段上设置有与之通过螺纹配合连接的移动套，移动套外圈侧设置有封堵圆盘，所述养鱼室侧壁上设置有多个竖直的条形凹槽，封堵圆盘的边缘设置有与条形凹槽一一对应的限位块，限位块位于对应的条形凹槽内，封堵圆盘的边侧还设置有抵在养鱼室侧壁上的第二清洁刷，所述转动轴上还设置有位于养鱼室内的拨动杆，拨动杆下侧设置有抵在隔板上端面上的第一清洁刷，所述传动室内设置有与转动轴异面垂直的驱动轴，所述驱动轴一端与设置缸体外侧壁上的清洗电机相连接，驱动轴的另一端设置有驱动圆盘，驱动圆盘端面一侧设置有驱动竖杆，驱动竖杆上设置有驱动条形孔，驱动条形孔内部设置有驱动圆柱，驱动凸柱一端与驱动圆盘端面固定连接，所述驱动竖杆下端通过限位滑动机构与传动室底壁相连接，驱动竖杆右侧端固定连接有齿条，所述齿条与设置在转动轴上的转动齿轮相啮合，所述缸体的下端两侧均设置有支撑腿，支撑腿底端设置有万向滚轮，支撑腿上还设置有固定架，固定架上安装有与之通过螺纹配合连接的支撑螺旋杆，支撑螺旋杆上端伸入设置在缸体底部的转动筒体内，支撑螺旋杆的下端设置有底板，两个转动筒体通过传动机构与设置在缸体底部的驱动电机相连接。

作为本发明进一步的方案：所述限位滑动机构包括设置在传动室底壁上的限位滑槽和设置在限位滑槽内的限位滑块，限位滑块上端与驱动竖杆底端固定连接。

作为本发明再进一步的方案：所述限位滑动机构包括设置在传动室底壁上的限位滑槽和设置在限位滑槽内的限位滑块，限位滑块上端与驱动竖杆底端固定连接。

作为本发明再进一步的方案：所述传动机构包括设置在驱动电机主轴上的主动齿轮和两个分别设置在两个转动筒体外侧壁上的从动齿轮，主动齿轮和两个从动齿轮均相啮合。

作为本发明再进一步的方案：所述养鱼室的底部侧壁上还设置有排出口。

作为本发明再进一步的方案：所述传动室侧壁上设置有端口。

与现有技术相比，本发明的有益效果是：通过第一清洁刷和第二清洁刷的设置可以对养鱼室内壁多方位清洁，清洁较为全面，通过驱动圆盘和驱动竖杆的设置带动转动轴正反交替转动，从而使得第二清洁刷上下移动清洁养鱼室侧壁和带动第一清洁刷对隔板上端面全面清洁，提高了清洁效率，通过支撑螺旋杆和转动筒体的设置使得底板可以方便脱离和接触地面，保证了缸体静止的稳定性和方便其移动，通过喂鱼口和封堵板的设置方便喂鱼及避免灰尘或杂质掉落至养鱼室内污染水。本发明结构简单，可方便自行清洁鱼缸，清洁效率较高，清洁效果较好，操作简便，传动稳定，方便移动，实用性较强。

附图说明

图1为方便移动和清洗的鱼缸的结构示意图。

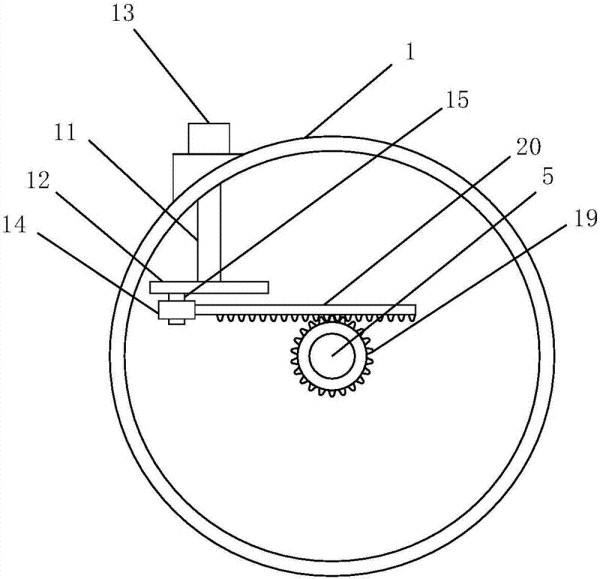

图2为方便移动和清洗的鱼缸中传动室内部的结构示意图。

图3为方便移动和清洗的鱼缸中封堵圆盘的结构示意图。

图4为方便移动和清洗的鱼缸中封堵板的结构示意图。

其中：缸体1、隔板2、养鱼室3、传动室4、转动轴5、螺旋段6、移动套7、封堵圆盘8、拨动杆9、第一清洁刷10、驱动轴11、转动圆盘12、清洗电机13、驱动竖杆4、驱动圆柱15、驱动条形孔16、限位滑槽17、限位滑块18、转动齿轮19、齿条20、端口21、排出口22、条形凹槽23、限位块24、喂料口25、封堵板26、卡槽27、拨杆28、空腔29、第二清洁刷30、支撑腿31、万向滚轮32、固定架33、支撑螺旋杆34、底板35、从动齿轮36、转动筒体37、主动齿轮38、驱动电机39。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种方便移动和清洗的鱼缸，包括缸体1，所述缸体1内设置有隔板2，隔板2将缸体1内部分割成位于上侧的养鱼室3和位于下侧的传动室4，所述缸体1呈圆筒形状，缸体1中心设置有竖直向上且贯穿隔板2的的转动轴5，所述转动轴5上侧设置螺旋段6，螺旋段6上设置有与之通过螺纹配合连接的移动套7，移动套7外圈侧设置有封堵圆盘8，所述养鱼室3侧壁上设置有多个竖直的条形凹槽23，封堵圆盘8的边缘设置有与条形凹槽23一一对应的限位块24，限位块24位于对应的条形凹槽23内，封堵圆盘8的边侧还设置有抵在养鱼室3侧壁上的第二清洁刷30，所述封堵圆盘8上设置有多个呈圆环排列的喂料口25，所述喂料口25边侧设置有空腔29，空腔29内设置有封堵板26，空腔29上侧设置有卡槽27，封堵板26上设置有与卡槽27相配合的拨杆28，所述转动轴5上还设置有位于养鱼室3内的拨动杆9，拨动杆9下侧设置有抵在隔板2上端面上的第一清洁刷10，所述传动室4内设置有与转动轴5异面垂直的驱动轴11，所述驱动轴11一端与设置缸体1外侧壁上的清洗电机13相连接，驱动轴11的另一端设置有驱动圆盘12，驱动圆盘12端面一侧设置有驱动竖杆4，驱动竖杆4上设置有驱动条形孔16，驱动条形孔16内部设置有驱动圆柱15，驱动凸柱15一端与驱动圆盘12端面固定连接，所述驱动竖杆14下端通过限位滑动机构与传动室4底壁相连接，所述限位滑动机构包括设置在传动室4底壁上的限位滑槽17和设置在限位滑槽17内的限位滑块18，限位滑块18上端与驱动竖杆14底端固定连接，驱动竖杆14右侧端固定连接有齿条20，所述齿条20与设置在转动轴5上的转动齿轮19相啮合；所述缸体1的下端两侧均设置有支撑腿31，支撑腿31底端设置有万向滚轮32，支撑腿31上还设置有固定架33，固定架33上安装有与之通过螺纹配合连接的支撑螺旋杆34，支撑螺旋杆34上端伸入设置在缸体1底部的转动筒体37内，支撑螺旋杆34的下端设置有底板35，两个转动筒体37通过传动机构与设置在缸体1底部的驱动电机39相连接，所述传动机构包括设置在驱动电机39主轴上的主动齿轮38和两个分别设置在两个转动筒体37外侧壁上的从动齿轮36，主动齿轮38和两个从动齿轮36均相啮合，所述养鱼室3的底部侧壁上还设置有排出口22，传动室4侧壁上设置有端口21，端口21的设置可以使得传动室4内储存一些工具或物料等。

本发明的工作原理是：启动清洗电机13，清洗电机13带动驱动轴11转动，驱动轴11带动驱动圆盘12转动，驱动圆盘12通过驱动条形孔16和驱动圆柱15带动驱动竖杆14左右往复移动，驱动竖杆14通过齿条20和转动齿轮18的啮合带动转动轴5正反交替转动，转动轴5通过螺旋段6和移动套7的螺纹配合带动封堵圆盘8上下移动，从而使得第二清洁刷30上下往复移动对养鱼室3侧壁进行清洁，同时条形凹槽23和限位块24的设置避免封堵圆盘8随着转动轴5转动，从而无法上下移动，转动轴5还带动拨动杆9转动，从而带动第一清洁刷10转动，从而对养鱼室3底壁进行清洁，从而可以全方位清洁，效率较高，而喂料口25的设置可以方便喂鱼，同时拨动拨杆28使得空腔29内的封堵板26转动，从而使方便得喂料口25关闭，避免灰尘或杂质掉落至养鱼室3内，当驱动电机39通过传动机构带动转动筒体37转动，转动筒体37带动支撑螺旋轴34转动，从而使得支撑螺旋轴34下移使得底板35贴于地面，起到固定缸体1作用，同时当驱动电机39反转时，底板35脱离地面，方便整个缸体1的移动。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
