15．实际测量中使用的大量程电流表是由小量程电流表改装而成，图为某同学改装后的电流表内部电路图，G是灵敏电流表，满偏电流（即小量程电流表允许通过的最大电流）为Ig，内阻Rg为100Ω，R1、R2定值电阻，R1=16Ω，R2=4Ω，当使用A、O两接线柱时，量程为0.6A，求：
（1）灵敏电流表G的满偏电流Ig的值；
（2）使用B、O接线柱时的量程．

试题答案在线课程

分析（1）由图可知：当使用A、O两接线柱时，灵敏电流表G与电阻R1、R2串联后的并联；已知量程为0.6A，即干路最大电流为0.6A；根据串并联电路的电阻特点和欧姆定律求出电压，然后即可根据欧姆定律求出满偏电流Ig的值；
（2）使用B、O接线柱时，R1与Rg串联后再与R2并联，根据电阻的串联和欧姆定律求出电流表满偏时并联部分的电压，再根据欧姆定律求出通过R1的电流，利用并联电路的电流特点求出干路电流即为电表的量程．

解答解：（1）由图可知：当使用A、O两接线柱时，灵敏电流表G与电阻R1、R2串联后的并联；已知量程为0.6A，即干路最大电流为0.6A；
根据串并联电路的电阻特点可得：
总电阻RAO=Rg（R1+R2）Rg+（R1+R2）=100Ω×（16Ω+4Ω）100Ω+（16Ω+4Ω）=1623Ω；
由I=UR可得，此时该电流表两端的最大电压：
UAO=IAORAO=0.6A×1623Ω=10V；
则Ig=UAORg=10V100Ω=0.1A；
（2）使用B、O接线柱时，R1与Rg串联后再与R2并联；则电流表满偏时并联部分的电压：
UBO=Ig（Rg+R1）=0.1A×（100Ω+16Ω）=11.6V，
通过R2的电流：
I2=UBOR2=11.6V4Ω=2.9A，
则干路的最大电流：
IBO=Ig+I2=0.1A+2.9A=3A，即电表的量程为3A．
答：（1）灵敏电流表G的满偏电流Ig的值为0.1A；
（2）使用B、O接线柱时的量程为3A．

点评本题考查了串并联电路的特点和欧姆定律的应用，明确电路的连接方式和知道电流表的满偏电流不变是关键．

练习册系列答案

相关习题

科目：初中物理来源：题型：选择题

5．国徽是一个国家的象征．中华人民共和国国徽的内容为国旗、天安门、齿轮和谷穗，象征中国人民自“五四”运动以来的新民主主义革命斗争和工人阶级领导的以工农联盟为基础的人民民主专政的新中国的诞生．挂在天安门城楼上的国徽其直径大约是（　　）

A．1mB．2.4mC．5mD．10m

查看答案和解析>>

科目：初中物理来源：题型：填空题

6．2017年2月24日，毕节市”五城同创“启动大会召开．全市上下积极参与到创建工作中，在医院、学校附近常常有禁止鸣笛的标志，这是为了预防噪声对环境的影响．在天更蓝、水更清的碧阳湖畔，平静的湖面倒映着蓝天、白云，这是光的反射现象，和煦的阳光洒向湖边茂密的树林，走在树荫下，看到地面上圆形的光斑，这是太阳经过树叶缝隙形成的太阳的像．

查看答案和解析>>

科目：初中物理来源：题型：计算题

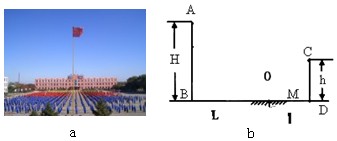

3．如图a为学校升旗时的旗杆，小朱同学借助一块平面镜就测出旗杆大致高度，如图b，先把一小块平面镜m水平放置在你和旗杆间水平地面上的适当位置O点，当你从平面镜中恰能看到旗杆A点的像A'，测出这时平面镜和你及旗杆间的水平距离l和L，再测出你的眼距地面的高度（近似为身高）h，根据平面镜成像的特点，即可算出旗杆的高度．
