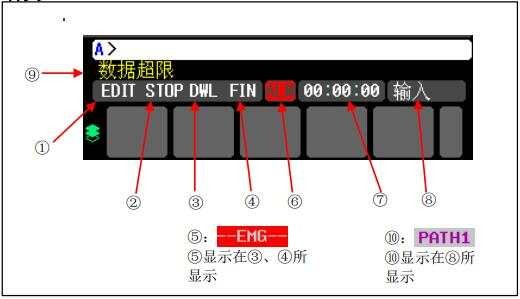

系统主画面的右下角，有很多英文字符，系统在不同状态下这些字符也会随着变化，不知道你是否注意到过？其实啊，这些字符表示的是CNC的显示状态，这些状态那，按照图片中的标识，大致可以分为10个类别：
①当前的模式
MDI ： 手动数据输入、MDI 运行
MEM ： 自动运行（存储器运行）
RMT ： 自动运行（DNC 运行）
EDIT ： 存储器编辑
HND ： 手动手轮进给
JOG ： JOG 进给
INC ： 手动增量进给
REF ： 手动参考点返回
②自动运行状态
**** ： 复位状态（接通电源时或终止程序的执行、自动运行完全结束的状态）
STOP ：自动运行停止状态(结束一个程序段的执行后，停止自动运行的状态)
HOLD ：自动运行暂停状态(中断一个程序段的执行后，停止自动运行的状态)
STRT ： 自动运行启动状态(实际执行自动运行的状态)
MSTR ： 手动数值指令启动状态（正在执行手动数值指令的状态） 或者刀具回退和返回启动状态（正在执行返回动作以及定位动作的状态）
③轴移动中状态、暂停状态
MTN ： 表示轴在移动中的状态。
DWL ： 表示处在暂停状态。
*** ： 表示非上述状态。
④正在执行辅助功能的状态
FIN ： 表示正在执行辅助功能的状态。(等待来自 PMC 的完成信号)
*** ： 表示处在其他状态。
⑤紧急停止状态或复位状态
--EMG-- ： 表示处在紧急停止状态。(反相闪烁显示)
-RESET- ： 表示正在接收复位信号的状态。
⑥报警状态
ALM ： 表示已发出报警的状态。(反相闪烁显示)
BAT ： 表示锂电池（CNC 的后备用电池）的电压下降。(反相闪烁显示)
APC ： 表示绝对脉冲编码器的后备用电池的电压下降。(反相闪烁显示)
FAN ： 表示 FAN 转速下降。(反相闪烁显示) 确认风扇监控器画面，对检测出转速下降的风扇电机实施更换。
LKG ： 表示检测出了绝缘劣化。(反相闪烁显示) 确认绝缘劣化监视器画面，进行检测出了绝缘劣化的轴的检查。
PMC ： 表示 PMC 报警发生中的状态。(反相闪烁显示)
空白 ： 表示处在其他状态。
⑦当前时间
hh：mm：ss - 小时：分：秒
⑧程序编辑状态
INPUT ： 表示正在输入数据的状态。
OUTPUT ： 表示正在输出数据的状态。
SEARCH ： 表示正在进行搜索的状态。
EDIT ： 表示正在进行其他编辑操作的状态(插入、修改等)。
RSTR ： 表示程序再启动的状态。
COMPARE ： 表示正在验证数据的状态。
OFST ： 表示处在刀具长度补偿值测量模式中（加工中心系统）或者刀具长度补偿值写入模式中（车 床系统）的状态。
WOFS ： 表示处在工件原点补偿值测量模式中的状态。
AICC1 ： 表示处在 AI 轮廓控制 I 模式下的运行中状态。
AICC2 ： 表示处在 AI 轮廓控制Ⅱ模式下的运行中状态。
AI APC ： 表示处在 AI 先行控制模式下的运行中状态。
MEM-CHK ： 表示处在程序存储器检查中的状态。
WSFT ： 表示处在工件偏移量写入模式中的状态。
TWP ： 表示处在倾斜面分度指令模式下的运行中状态。
空白 ： 表示尚未进行编辑操作的状态。
⑨数据设定或输入/输出的警告显示
在想要设定数据时，如果键入的数据有误 (错误格式、超出设定范围等情况)，以及处在不能输入的状态(错误模式、禁 止写入等情况)（无法输入的模式等），会显示出与该原因对应的警告信息。另外，如果 RS-232C 的通信端口正在使用 中，将显示“无法使用输入输出设备”。 在这种情况下，CNC 不接受该设定、输入/输出操作。 （请根据警告信息，解除原因，再次进行设定、输入/输出操作。）
⑩路径名称 显示出表示状态的路径号。 PATH1 ： 表示所显示的状态为路径 1 的状态。 通过参数（No.3141～3147）的设定，还可用其他名称。路径名称的显示位置与⑧相同。在编辑程序的过程中，显示⑧。
