一种悬挂式组合橱柜的制作方法

利用挂钩组合，可以制作DIY的书架或悬挂式置物架。 #生活技巧# #收纳整理技巧# #墙面挂钩应用#

本技术涉及橱柜，具体为一种悬挂式组合橱柜。

背景技术：

1、悬挂式组合橱柜是指在厨房中用于放置厨具等的悬挂在墙壁上的橱柜，通常悬挂式组合橱柜设置在灶台的上方。

2、公开号为cn217987042u的中国实用新型专利，提出了一种悬挂式橱柜，包括柜箱，所述柜箱的内侧转动连接有柜门，所述柜门的下表面固定连接有把手，所述柜箱的内侧设有转动结构，所述转动结构包括转动块，所述转动块与柜箱固定连接，所述转动块的内部转动连接有转动杆，所述转动杆的另一端转动连接有转动板，所述转动板的表面固定连接有滑块，所述滑块的一端固定连接有滑动板。通过设置转动结构，达到了可以借助第一弹簧的弹力快速将柜门上的密封垫挤压在柜箱内侧的效果，进而提高密封垫对柜门与柜箱之间的密封强度。

3、上述技术方案在固定安装在厨房的墙壁上后，柜箱有一定的高度，不方便对柜箱的内部进行清理，也不方便在柜箱内部高处取放厨具，使用不便。

4、为此，本实用新型提供一种悬挂式组合橱柜。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种悬挂式组合橱柜，以解决上述背景技术中提出的问题，本实用新型通过对固定机构的调节，能够使得第二柜体通过限位机构向下滑动，从而调节第二柜体和层板的高度，方便对第二柜体内部的厨具进行清理，也方便在层板上取放厨具，操作简单。

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种悬挂式组合橱柜，包括第一柜体，所述第一柜体的底部通过限位机构活动安装有第二柜体，所述限位机构包括竖板，所述竖板对称设置在第一柜体的两端的底部，所述第二柜体的两端的内壁的内部对称开设有插槽，所述竖板插接安装在插槽的内部，所述竖板的底端开设有限位槽，所述限位槽的内部限位滑动安装有限位板。

3、进一步的，所述插槽的内侧的底部固定安装有滑杆，所述滑杆的顶端与限位板固定相连。

4、进一步的，所述限位板的底部固定安装有弹簧，所述弹簧的底端与限位槽的底部固定相连，所述弹簧套装在滑杆上。

5、进一步的，所述第一柜体的底部的后侧固定设置有安装板，所述安装板的两端对称开设有安装孔。

6、进一步的，所述第二柜体的内侧固定安装有层板，所述层板的顶部开设有放置槽，所述第二柜体的前端端面的两侧通过阻尼铰链活动安装有柜门，所述柜门的一侧固定安装有u型橡胶条。

7、进一步的，所述第二柜体的底端的两侧通过螺孔活动安装有固定机构，所述固定机构包括转盘，所述转盘的一侧的中心位置处固定安装有螺杆，所述螺杆活动安装在螺孔的内部。

8、进一步的，所述竖板的底端的一侧对应螺杆位置处开设有卡槽，所述螺杆的一端卡接安装在卡槽的内部，所述转盘的外侧固定安装有把手，所述转盘的一侧固定安装有弹性橡胶。

9、进一步的，所述第二柜体与安装板接触位置处固定安装有橡胶垫，所述插槽与竖板的顶端之间设置有橡胶条。

10、本实用新型的有益效果：本实用新型一种悬挂式组合橱柜通过把手带动转盘和螺杆旋转，将螺杆从卡槽的内部移出，第二柜体能够其自重下通过插槽、竖板、滑杆、限位槽和限位板向下滑动，限位板压缩弹簧，通过对固定机构的调节，能够使得第二柜体通过限位机构向下调节，从而降低第二柜体和层板的高度，方便对第二柜体内部的厨具进行清理，也方便在层板上取放厨具，操作简单；通过设置橡胶垫、橡胶条能够增加第一柜体和第二柜体之间的密封性，通过柜门和其上的橡胶条，能够对第二柜体和第一柜体的前侧进行密封。

技术特征：

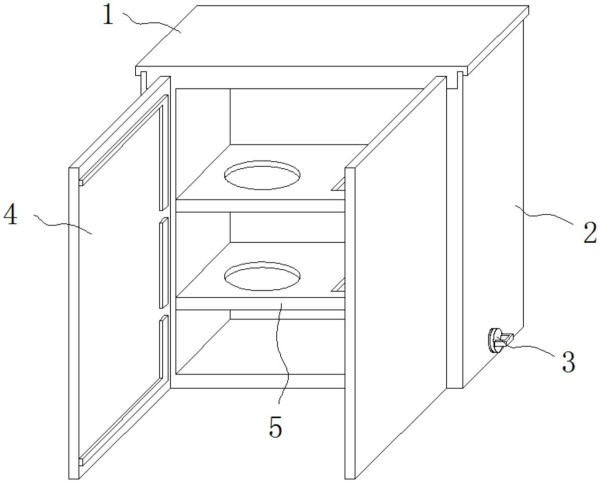

1.一种悬挂式组合橱柜，包括第一柜体(1)，其特征在于，所述第一柜体(1)的底部通过限位机构活动安装有第二柜体(2)，所述限位机构包括竖板(9)，所述竖板(9)对称设置在第一柜体(1)的两端的底部，所述第二柜体(2)的两端的内壁的内部对称开设有插槽(12)，所述竖板(9)插接安装在插槽(12)的内部，所述竖板(9)的底端开设有限位槽(10)，所述限位槽(10)的内部限位滑动安装有限位板(13)。

2.根据权利要求1所述的一种悬挂式组合橱柜，其特征在于：所述插槽(12)的内侧的底部固定安装有滑杆(14)，所述滑杆(14)的顶端与限位板(13)固定相连。

3.根据权利要求2所述的一种悬挂式组合橱柜，其特征在于：所述限位板(13)的底部固定安装有弹簧(11)，所述弹簧(11)的底端与限位槽(10)的底部固定相连，所述弹簧(11)套装在滑杆(14)上。

4.根据权利要求1所述的一种悬挂式组合橱柜，其特征在于：所述第一柜体(1)的底部的后侧固定设置有安装板(7)，所述安装板(7)的两端对称开设有安装孔(8)。

5.根据权利要求1所述的一种悬挂式组合橱柜，其特征在于：所述第二柜体(2)的内侧固定安装有层板(5)，所述层板(5)的顶部开设有放置槽(6)，所述第二柜体(2)的前端端面的两侧通过阻尼铰链活动安装有柜门(4)，所述柜门(4)的一侧固定安装有u型橡胶条。

6.根据权利要求5所述的一种悬挂式组合橱柜，其特征在于：所述第二柜体(2)的底端的两侧通过螺孔活动安装有固定机构(3)，所述固定机构(3)包括转盘，所述转盘的一侧的中心位置处固定安装有螺杆，所述螺杆活动安装在螺孔的内部。

7.根据权利要求6所述的一种悬挂式组合橱柜，其特征在于：所述竖板(9)的底端的一侧对应螺杆位置处开设有卡槽，所述螺杆的一端卡接安装在卡槽的内部，所述转盘的外侧固定安装有把手，所述转盘的一侧固定安装有弹性橡胶。

8.根据权利要求4所述的一种悬挂式组合橱柜，其特征在于：所述第二柜体(2)与安装板(7)接触位置处固定安装有橡胶垫(15)，所述插槽(12)与竖板(9)的顶端之间设置有橡胶条。

技术总结
本技术提供一种悬挂式组合橱柜，包括第一柜体，所述第一柜体的底部通过限位机构活动安装有第二柜体，所述限位机构包括竖板，所述竖板对称设置在第一柜体的两端的底部，通过把手带动转盘和螺杆旋转，将螺杆从卡槽的内部移出，第二柜体能够其自重下通过插槽、竖板、滑杆、限位槽和限位板向下滑动，限位板压缩弹簧，通过对固定机构的调节，能够使得第二柜体通过限位机构向下调节，从而降低第二柜体和层板的高度，方便对第二柜体内部的厨具进行清理，也方便在层板上取放厨具，操作简单；通过设置橡胶垫、橡胶条能够增加第一柜体和第二柜体之间的密封性，通过柜门和其上的橡胶条，能够对第二柜体和第一柜体的前侧进行密封。

技术研发人员：王博,张志成,俞红,黄凯,张凡,邹超
受保护的技术使用者：湖北悦居整装科技有限公司
技术研发日：20230531
技术公布日：2024/1/15
