一种可分类收纳的悬挂式橱柜的制作方法

衣橱收纳技巧：折叠法、悬挂法和抽屉式存放。 #生活技巧# #居家生活技巧# #衣橱#

本技术涉及橱柜，特别涉及一种可分类收纳的悬挂式橱柜。

背景技术：

1、橱柜，是指厨房中存放厨具以及做饭操作的平台。其特点是将橱柜与操作台以及厨房电器和各种功能部件有机结合在一起，并按照消费者家中厨房结构、面积，以及家庭成员的个性化需求，最后形成成套产品。

2、为了节省厨房内的空间，一般将橱柜进行悬挂，而现有的悬挂式橱柜结构较为简单，功能较为单一，而厨房内所需要使用的物品种类繁多，故而现有的悬挂式橱柜不便于对不同种类的物品进行分类收纳，因此，为了解决以上缺陷，本发明人提出一种可分类收纳的悬挂式橱柜。

技术实现思路

1、本实用新型的主要目的在于提供一种可分类收纳的悬挂式橱柜，可以有效解决现有的悬挂式橱柜结构较为简单，功能较为单一，而厨房内所需要使用的物品种类繁多，故而现有的悬挂式橱柜不便于对不同种类的物品进行分类收纳的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种可分类收纳的悬挂式橱柜，包括橱柜本体和两个悬挂架，所述橱柜本体的外表面两侧均设有用于连接的安装板，四个所述安装板分别与两个悬挂架固定连接，所述橱柜本体的内部中部固定安装有隔板，所述橱柜本体的内部一侧设有两个用于升降的升降机构，两个所述升降机构之间均设有用于放置物品的置物架，所述橱柜本体的内部另一侧设有三个用于消毒的消毒板，三个所述消毒板之间分别设有三个用于放置餐具的餐具抽屉，所述橱柜本体的外表面一侧活动安装有两个密封门。

4、优选的，所述升降机构包括驱动盒与三个第一升降盒，所述驱动盒的外顶面固定安装有第二升降盒，所述第二升降盒与驱动盒的内部共同活动安装有第一螺纹杆，所述驱动盒的外表面一侧活动安装有转动杆，所述转动杆的一端固定安装有竖圆锥齿轮，所述第一螺纹杆的外表面一侧固定安装有横圆锥齿轮，且横圆锥齿轮与竖圆锥齿轮啮合，三个所述第一升降盒的内部均固定安装有第一丝杆。

5、优选的，所述置物架包括放置板，所述放置板的两侧均固定安装有两个升降块，且四个升降块分别与第一螺纹杆与三个第一丝杆活动连接，所述放置板的顶面设有移动槽，所述移动槽的内部一侧活动安装有第二螺纹杆，且移动槽的内部另一侧固定安装有第二丝杆，所述第二螺纹杆的外表面两侧均活动连接有移动块，且两个移动块均与第二丝杆活动连接，两个所述移动块的顶面均固定安装有外扩框，所述放置板的顶面两侧均固定安装有延伸架，且两个外扩框分别与两个延伸架活动连接，两个所述外扩框的内部两侧均固定安装有滑杆。

6、优选的，所述第二螺纹杆的一端固定安装有转柄。

7、优选的，所述第二螺纹杆的外表面设有两段方向相反的螺纹凹槽。

8、优选的，所述橱柜本体的内部一侧活动安装有第三螺纹杆，且橱柜本体的内部另一侧固定安装有第三丝杆，所述第三螺纹杆的外表面活动连接有升降板，且升降板与第三丝杆活动连接，所述升降板的一侧固定安装有固定盒，所述固定盒的内部固定安装有第一电机，所述第一电机的输出端固定安装有扇叶，所述橱柜本体的外顶面一侧固定安装有第二电机，且第二电机的输出端与第三螺纹杆固定连接。

9、优选的，所述橱柜本体的外表面一侧设有进气口。

10、优选的，所述消毒板的底面固定安装有消毒盒，所述消毒盒的内部固定安装有多个紫外线消毒灯，所述消毒盒的外表面一侧固定安装有电源，且电源与紫外线消毒灯电性连接。

11、与现有技术相比，本实用新型具有如下有益效果：

12、本实用新型公开了一种可分类收纳的悬挂式橱柜，通过设置升降机构与餐具抽屉，在实际工作中，旋转转动杆便会带动竖圆锥齿轮进行旋转，进而便会带动横圆锥齿轮与第一螺纹杆进行旋转，随着第一螺纹杆的转动，便会带动置物架进行升降，进而对两个置物架的间隔进行调整，配合第二螺纹杆带动两个外扩架进行移动，便会对置物架的放置面积进行调节，进而对不同尺寸的物品进行收纳，而餐具抽屉可放置餐具，消毒盒内的紫外线消毒灯能够产生紫外线，进而对餐具进行消毒，从而便于对不同种类的物品进行分类收纳。

技术特征：

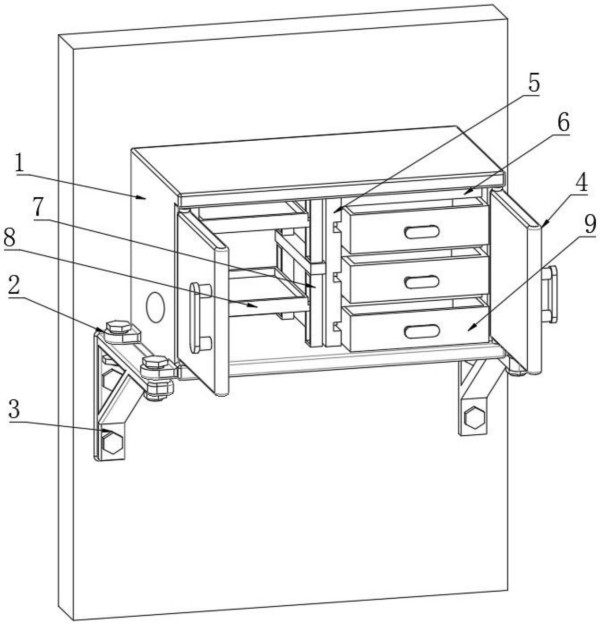

1.一种可分类收纳的悬挂式橱柜，包括橱柜本体(1)和两个悬挂架(3)，其特征在于：所述橱柜本体(1)的外表面两侧均设有用于连接的安装板(2)，四个所述安装板(2)分别与两个悬挂架(3)固定连接，所述橱柜本体(1)的内部中部固定安装有隔板(5)，所述橱柜本体(1)的内部一侧设有两个用于升降的升降机构(7)，两个所述升降机构(7)之间均设有用于放置物品的置物架(8)，所述橱柜本体(1)的内部另一侧设有三个用于消毒的消毒板(6)，三个所述消毒板(6)之间分别设有三个用于放置餐具的餐具抽屉(9)，所述橱柜本体(1)的外表面一侧活动安装有两个密封门(4)。

2.根据权利要求1所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述升降机构(7)包括驱动盒(701)与三个第一升降盒(702)，所述驱动盒(701)的外顶面固定安装有第二升降盒(703)，所述第二升降盒(703)与驱动盒(701)的内部共同活动安装有第一螺纹杆(704)，所述驱动盒(701)的外表面一侧活动安装有转动杆(707)，所述转动杆(707)的一端固定安装有竖圆锥齿轮(706)，所述第一螺纹杆(704)的外表面一侧固定安装有横圆锥齿轮(705)，且横圆锥齿轮(705)与竖圆锥齿轮(706)啮合，三个所述第一升降盒(702)的内部均固定安装有第一丝杆(708)。

3.根据权利要求1所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述置物架(8)包括放置板(801)，所述放置板(801)的两侧均固定安装有两个升降块(802)，且四个升降块(802)分别与第一螺纹杆(704)与三个第一丝杆(708)活动连接，所述放置板(801)的顶面设有移动槽(803)，所述移动槽(803)的内部一侧活动安装有第二螺纹杆(804)，且移动槽(803)的内部另一侧固定安装有第二丝杆(805)，所述第二螺纹杆(804)的外表面两侧均活动连接有移动块(806)，且两个移动块(806)均与第二丝杆(805)活动连接，两个所述移动块(806)的顶面均固定安装有外扩框(808)，所述放置板(801)的顶面两侧均固定安装有延伸架(807)，且两个外扩框(808)分别与两个延伸架(807)活动连接，两个所述外扩框(808)的内部两侧均固定安装有滑杆(809)。

4.根据权利要求3所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述第二螺纹杆(804)的一端固定安装有转柄。

5.根据权利要求3所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述第二螺纹杆(804)的外表面设有两段方向相反的螺纹凹槽。

6.根据权利要求1所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述橱柜本体(1)的内部一侧活动安装有第三螺纹杆(101)，且橱柜本体(1)的内部另一侧固定安装有第三丝杆(104)，所述第三螺纹杆(101)的外表面活动连接有升降板(102)，且升降板(102)与第三丝杆(104)活动连接，所述升降板(102)的一侧固定安装有固定盒(103)，所述固定盒(103)的内部固定安装有第一电机(105)，所述第一电机(105)的输出端固定安装有扇叶(106)，所述橱柜本体(1)的外顶面一侧固定安装有第二电机(107)，且第二电机(107)的输出端与第三螺纹杆(101)固定连接。

7.根据权利要求1所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述橱柜本体(1)的外表面一侧设有进气口。

8.根据权利要求1所述的一种可分类收纳的悬挂式橱柜，其特征在于：所述消毒板(6)的底面固定安装有消毒盒(601)，所述消毒盒(601)的内部固定安装有多个紫外线消毒灯(602)，所述消毒盒(601)的外表面一侧固定安装有电源(603)，且电源(603)与紫外线消毒灯(602)电性连接。

技术总结
本技术公开了一种可分类收纳的悬挂式橱柜，具体涉及橱柜技术领域，包括橱柜本体和两个悬挂架，所述橱柜本体的外表面两侧均设有用于连接的安装板，四个所述安装板分别与两个悬挂架固定连接。本技术所述的一种可分类收纳的悬挂式橱柜，在实际工作中，旋转转动杆便会使横圆锥齿轮与第一螺纹杆进行旋转，随着第一螺纹杆的转动，便会带动置物架进行升降，进而对两个置物架的间隔进行调整，配合第二螺纹杆带动两个外扩架进行移动，便会对置物架的放置面积进行调节，进而对不同尺寸的物品进行收纳，而餐具抽屉可放置餐具，消毒盒内的紫外线消毒灯能够产生紫外线，进而对餐具进行消毒，从而便于对不同种类的物品进行分类收纳。

技术研发人员：余建明,杨建奎,刘家荣
受保护的技术使用者：宁波搏睿信息科技有限公司
技术研发日：20230504
技术公布日：2024/1/15
