一种安全高效集水节能型淋浴室的制作方法

高效淋浴头：换成节水型淋浴头，一般能节约50%以上的水量。 #生活技巧# #健康生活小窍门# #生活节省技巧# #节水型家电推荐#

1.本实用新型涉及淋浴室技术领域，尤其涉及一种安全高效集水节能型淋浴室。

背景技术：

2.淋浴室即人们进行洗澡的一个小房间，内部安装有花洒，方便人们的冲洗，淋浴室大多设计在家庭室内，现一些旅游景点海边等均设计有淋浴室，方便了旅客游玩后对身体的冲洗。
3.现淋浴室结构简单，内部仅仅设置一个花洒以及地漏，当旅客们对身体进行冲洗后，旅客们都会直接将淋浴后的水直接排进下水道中，造成对水资源的浪费，从而降低了对生活用水的利用率。

技术实现要素：

4.本实用新型的目的是为了解决直接将淋浴后的水直接排进下水道中，会造成对水资源浪费的问题，而提出的一种安全高效集水节能型淋浴室。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种安全高效集水节能型淋浴室，包括淋浴室本体和集水装置，所述淋浴室本体的表面转动连接有转门，所述转门的表面固定安装有钩架，所述淋浴室本体的内壁设有集水装置，所述集水装置包括收集箱，所述收集箱位于淋浴室本体的内壁，所述收集箱的内壁固定连接有钢板，所述钢板均匀固定连接在收集箱的内壁，所述收集箱的表面开设有螺纹孔，所述螺纹孔的内壁螺纹连接有螺筒。
6.优选的，所述螺筒的端侧固定安装有软管，所述软管远离螺筒的一端贯穿淋浴室本体固定连接有喷头。
7.优选的，所述收集箱的内壁转动连接有两个转板，所述转板与收集箱彼此靠近的一侧固定连接有弹性绳。
8.优选的，所述淋浴室本体的表面固定连接有两个卡杆，所述卡杆呈“l”形结构。
9.优选的，所述转门的表面设有防潮装置，所述防潮装置包括固定架，所述固定架与转门的表面固定连接，所述固定架的内部转动连接有转杆，所述转杆的圆弧面固定连接有皮革。
10.优选的，所述转杆的两端均固定连接有转块，所述转杆借助转块与固定架的内部转动连接。
11.优选的，所述转门的表面固定连接有两个连接杆，两个所述连接杆远离转门的一端均固定连接有挡片，两个所述连接杆的表面滑动连接有压板，所述连接杆的表面套有弹簧，所述弹簧的两端分别与挡片和压板固定连接。
12.与现有技术相比，本实用新型的优点和积极效果在于，
13.1、本实用新型中，通过设置集水装置，将收集箱平放进淋浴室本体的内部，转板会受到收集箱表面弹性绳拉力的作用拉动转板与淋浴室本体的内壁相贴合，将螺筒穿过淋浴
室本体的内部转动至收集箱上螺纹孔的内壁，从而可达到将收集箱与软管之间进行连接的效果，此时旅客可站立在收集箱上的钢板上进行淋浴，旅客们淋浴的水会直接穿过钢板落进收集箱内，从而达到对淋浴用水的收集，其中转板的设置使得淋浴室本体内所有迸溅的水都能顺着转板滑落进收集箱内，提高了对淋浴用水收集的高效性，人们淋浴的用水工作人员可用来进行涮洗拖把以及浇灌淋浴室本体附近的花草树木，从而达到了对淋浴用水进行循环利用的效果，提高了人们对生活用水的节能性，使用过的软管可直接缠绕在两个卡杆上，可起到对软管进行收纳的作用，通过设置集水装置，对淋浴用水进行收集，从而达到了对淋浴用水进行循环利用的效果，以此达到了节能用水的目的。
14.2、本实用新型中，通过设置防潮装置，当人们将干燥的衣物钩挂在钩架上后，拉动转杆上的皮革将衣物进行覆盖，向远离转门的方向拉动压板，将皮革边侧放置压板和转门之间的位置，松开压板，压板会受到挡片上弹簧弹力的作用压紧在皮革上，此时皮革会形成一个封闭的结构将干燥的衣物进行覆盖，从而避免了旅客在淋浴室时，干燥衣物被淋浴用水打湿的问题，使用过皮革后，转动转杆两端的转块，转块会带动转杆在固定架的内部转动，从而可达到将皮革缠绕在转杆上进行收起的效果，方便了人们从挂钩上将衣物的取出，通过设置防潮装置，利用皮革将干燥衣物进行覆盖，避免了干燥衣物被淋浴用水打湿的问题。
附图说明

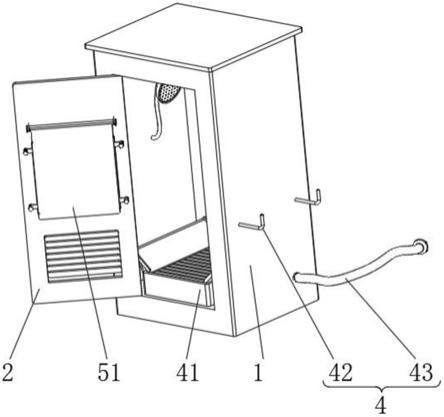

15.图1为本实用新型提出一种安全高效集水节能型淋浴室的立体结构示意图；
16.图2为本实用新型提出一种安全高效集水节能型淋浴室中集水装置的结构示意图；
17.图3为本实用新型提出一种安全高效集水节能型淋浴室中转门结构示意图；
18.图4为本实用新型提出一种安全高效集水节能型淋浴室中图3的部分结构示意图；
19.图5为本实用新型提出一种安全高效集水节能型淋浴室中图4的a处结构示意图。
20.图例说明：1、淋浴室本体；2、转门；3、钩架；4、集水装置；41、收集箱；42、卡杆；43、软管；44、钢板；45、转板；46、弹性绳；47、螺纹孔；48、螺筒；49、喷头；5、防潮装置；51、皮革；52、固定架；53、压板；54、连接杆；55、弹簧；56、挡片；57、转杆；58、转块。
具体实施方式
21.为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本技术的实施例及实施例中的特征可以相互组合。
22.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。
23.实施例1，如图1
‑
5所示，本实用新型提供了一种安全高效集水节能型淋浴室，包括淋浴室本体1和集水装置4，淋浴室本体1的表面转动连接有转门2，转门2的表面固定安装有钩架3，淋浴室本体1的内壁设有集水装置4，转门2的表面设有防潮装置5。
24.下面具体说一下其集水装置4和防潮装置5的具体设置和作用。
25.如图1和图2所示，集水装置4包括收集箱41，收集箱41位于淋浴室本体1的内壁，收集箱41的内壁固定连接有钢板44，通过设置集水装置4，将收集箱41平放进淋浴室本体1的内部，转板45会受到收集箱41表面弹性绳46拉力的作用拉动转板45与淋浴室本体1的内壁相贴合，将螺筒48穿过淋浴室本体1的内部转动至收集箱41上螺纹孔47的内壁，从而可达到将收集箱41与软管43之间进行连接的效果，此时旅客可站立在收集箱41上的钢板44上进行淋浴，旅客们淋浴的水会直接穿过钢板44落进收集箱41内，从而达到对淋浴用水的收集，钢板44均匀固定连接在收集箱41的内壁，收集箱41的表面开设有螺纹孔47，螺纹孔47的内壁螺纹连接有螺筒48。
26.螺筒48的端侧固定安装有软管43，软管43远离螺筒48的一端贯穿淋浴室本体1固定连接有喷头49。
27.收集箱41的内壁转动连接有两个转板45，其中转板45的设置使得淋浴室本体1内所有迸溅的水都能顺着转板45滑落进收集箱41内，提高了对淋浴用水收集的高效性，人们淋浴的用水工作人员可用来进行涮洗拖把以及浇灌淋浴室本体1附近的花草树木，从而达到了对淋浴用水进行循环利用的效果，提高了人们对生活用水的节能性，转板45与收集箱41彼此靠近的一侧固定连接有弹性绳46。
28.淋浴室本体1的表面固定连接有两个卡杆42，使用过的软管43可直接缠绕在两个卡杆42上，可起到对软管43进行收纳的作用，卡杆42呈“l”形结构。
29.其整个集水装置4达到的效果为，通过设置集水装置4，将收集箱41平放进淋浴室本体1的内部，转板45会受到收集箱41表面弹性绳46拉力的作用拉动转板45与淋浴室本体1的内壁相贴合，将螺筒48穿过淋浴室本体1的内部转动至收集箱41上螺纹孔47的内壁，从而可达到将收集箱41与软管43之间进行连接的效果，此时旅客可站立在收集箱41上的钢板44上进行淋浴，旅客们淋浴的水会直接穿过钢板44落进收集箱41内，从而达到对淋浴用水的收集，其中转板45的设置使得淋浴室本体1内所有迸溅的水都能顺着转板45滑落进收集箱41内，提高了对淋浴用水收集的高效性，人们淋浴的用水工作人员可用来进行涮洗拖把以及浇灌淋浴室本体1附近的花草树木，从而达到了对淋浴用水进行循环利用的效果，提高了人们对生活用水的节能性，使用过的软管43可直接缠绕在两个卡杆42上，可起到对软管43进行收纳的作用，通过设置集水装置4，对淋浴用水进行收集，从而达到了对淋浴用水进行循环利用的效果，以此达到了节能用水的目的。
30.如图3和图4所示，防潮装置5包括固定架52，固定架52与转门2的表面固定连接，固定架52的内部转动连接有转杆57，转杆57的圆弧面固定连接有皮革51。
31.转杆57的两端均固定连接有转块58，使用过皮革51后，转动转杆57两端的转块58，转块58会带动转杆57在固定架52的内部转动，从而可达到将皮革51缠绕在转杆57上进行收起的效果，方便了人们从挂钩上将衣物的取出，转杆57借助转块58与固定架52的内部转动连接。
32.转门2的表面固定连接有两个连接杆54，两个连接杆54远离转门2的一端均固定连接有挡片56，两个连接杆54的表面滑动连接有压板53，连接杆54的表面套有弹簧55，通过设置防潮装置5，当人们将干燥的衣物钩挂在钩架3上后，拉动转杆57上的皮革51将衣物进行覆盖，向远离转门2的方向拉动压板53，将皮革51边侧放置压板53和转门2之间的位置，松开压板53，压板53会受到挡片56上弹簧55弹力的作用压紧在皮革51上，此时皮革51会形成一
个封闭的结构将干燥的衣物进行覆盖，从而避免了旅客在淋浴室时，干燥衣物被淋浴用水打湿的问题，弹簧55的两端分别与挡片56和压板53固定连接。
33.其整个的防潮装置5达到的效果为，通过设置防潮装置5，当人们将干燥的衣物钩挂在钩架3上后，拉动转杆57上的皮革51将衣物进行覆盖，向远离转门2的方向拉动压板53，将皮革51边侧放置压板53和转门2之间的位置，松开压板53，压板53会受到挡片56上弹簧55弹力的作用压紧在皮革51上，此时皮革51会形成一个封闭的结构将干燥的衣物进行覆盖，从而避免了旅客在淋浴室时，干燥衣物被淋浴用水打湿的问题，使用过皮革51后，转动转杆57两端的转块58，转块58会带动转杆57在固定架52的内部转动，从而可达到将皮革51缠绕在转杆57上进行收起的效果，方便了人们从挂钩上将衣物的取出，通过设置防潮装置5，利用皮革51将干燥衣物进行覆盖，避免了干燥衣物被淋浴用水打湿的问题。
34.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
