本实用新型涉及制冷设备技术领域，尤其涉及一种用于冰箱门体的储物装置。

背景技术：

由于用户经常会需要制取冰块及其它临时需要冷冻的小件物品，使用传统的冷冻抽屉不便，且频繁开启冷冻抽屉易使得温度波动严重，增加能耗。因此，业内厂商已开发具有冷冻瓶座的冰箱以满足上述需求。但现有设置冷冻瓶座的门体与冷冻抽屉之间需要预留相应的空间，对冷冻抽屉的储藏容积影响较大；另一方面，现有瓶座的不具有夹持定位功效，储放在瓶座中的物品易滑动，甚而掉落。

鉴于此，有必要提供一种新的用于冰箱门体的储物装置。

技术实现要素：

本实用新型的目的在于提供一种用于冰箱门体的储物装置，便于小件物品的冷冻储放需求的同时，能够有效提高冷冻空间利用率；还能避免小件物品的滑动掉落。

为实现上述实用新型目的，本实用新型提供了一种用于冰箱门体的储物装置，包括贴近门体内侧设置的挡板组件，所述挡板组件的底部与门体相接，且所述挡板组件包括底板、自所述底板朝向门体且倾斜向上延伸设置的主板，所述主板的上缘形成一抵压部；所述抵压部可活动设置，且当所述抵压部远离门体时，所述抵压部被施以朝向所述门体方向的弹性应力。

作为本实用新型的进一步改进，所述挡板组件与门体可枢转连接，所述储物装置还具有设置于所述挡板组件与门体之间的弹性件，所述挡板组件朝远离门体方向翻转时，所述弹性件对抵压部施以朝向门体方向的所述弹性应力。

作为本实用新型的进一步改进，所述挡板组件还具有分设于所述底板及主板左右两侧的侧板，所述侧板背离底板及主板的一侧沿横向突伸形成有连接轴，所述底板及主板可绕所述连接轴朝向或背离门体翻转。

作为本实用新型的进一步改进，两块所述侧板左右对称且大致呈三角形。

作为本实用新型的进一步改进，所述侧板的顶端与所述抵压部相交，且所述侧板具有自其顶端朝向门体延伸的弧形边。

作为本实用新型的进一步改进，所述侧板还具有贴近门体的支撑边，所述支撑边的上端与弧形边相接且所述支撑边呈直线设置。

作为本实用新型的进一步改进，所述挡板组件还具有形成于所述主板上方且自所述抵压部背离门体且倾斜向上弯折延伸的翻板。

作为本实用新型的进一步改进，所述底板和/或主板由弹性材料制得，所述底板和/或主板对抵压部施以朝向门体方向的所述弹性应力。

本实用新型的有益效果是：采用本实用新型储物装置，所述主板能够在外界应力作用下远离门体，将待储藏的物品放入主板与门体之间，减小或撤销外界应力，所述抵压部在弹性应力的作用下朝向门体靠近以将夹紧相应物品。便于小件物品的冷冻储放需求，较之传统瓶座，该储物装置占用空间小，提高冷冻空间整体利用率；还能避免小件物品的滑动掉落。

附图说明

图1是本实用新型储物装置与冰箱门体的装配示意图；

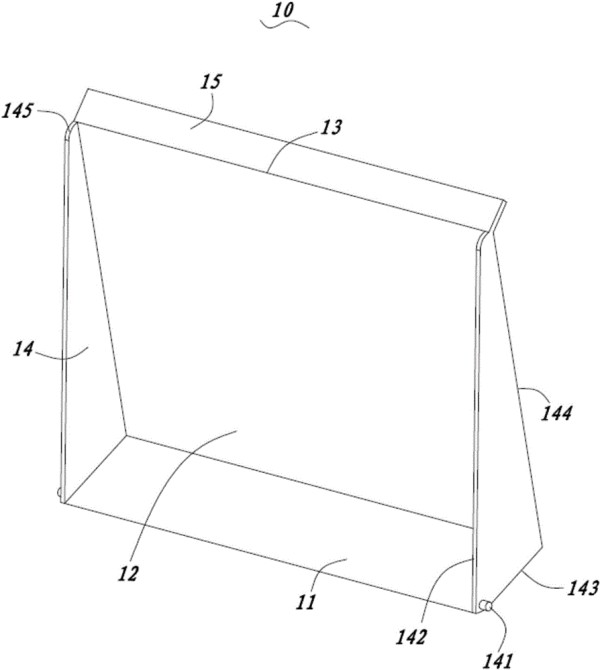

图2是本实用新型储物装置的挡板组件的结构示意图；

图3是图2中挡板组件的侧视图。

具体实施方式

以下将结合附图所示的实施方式对本实用新型进行详细描述。但该实施方式并不限制本实用新型，本领域的普通技术人员根据该实施方式所做出的结构、方法、或功能上的变换均包含在本实用新型的保护范围内。

请参阅图1为本实用新型储物装置100装配至冰箱的门体200上时的结构示意图。结合图2及图3所示，所述储物装置100包括贴近门体200内侧设置的挡板组件10，所述挡板组件10的底部与门体200相接，且所述挡板组件10包括底板11、自所述底板11朝向门体200且倾斜向上延伸设置的主板12，所述主板12的上缘形成一抵压部13。

所述抵压部13可活动设置，其当所述抵压部13远离门体200时，所述抵压部13被施以朝向所述门体200方向的弹性应力。即使得所述抵压部13可在外界应力作用下远离门体200移动，且当外界应力撤销或减小时，所述抵压部13在所述弹性应力的作用下具有朝向门体200移动的趋势。在本实施例中，所述储物装置100还具有设置于挡板组件10与门体200之间以对抵压部13施加上述弹性应力的弹性件（未图示）。

其中，所述挡板组件10的底部与门体200可枢转连接，所述挡板组件10朝远离门体200方向翻转时，所述弹性件对抵压部13施以朝向门体200方向的所述弹性应力。具体地，所述挡板组件10还具有分设于所述底板11及主板12左右两侧的侧板14，两块所述侧板14垂直于所述门体200且相互对称设置。所述侧板14背离底板11及主板12的一侧沿横向突伸形成有连接轴141，所述连接轴141临近于所述侧板14的底端，且使得所述底板11及主板12可绕所述连接轴141朝向或背离门体200翻转。

所述侧板14大致呈三角形，其具有贴近门体的支撑边142、分别与底板11与主板12相接的第一侧边143及第二侧边144。所述侧板14的顶端与所述抵压部13相交，且所述侧板14还具有自其顶端朝向门体200延伸的弧形边145。所述弧形边145的另一端与所述支撑边142相接。所述支撑边142呈直线设置，当所述支撑边142贴靠于门体200上时，所述抵压部13与门体200之间的距离最小。

为便于操作，即将主板12翻开并将待储藏的物品放入主板12与门体200之间，所述挡板组件10还具有形成于所述主板12上方且自所述抵压部13背离门体200且倾斜向上弯折延伸的翻板15。

在本实用新型的另一实施中，所述挡板组件10的底部直接固定安装至门体200的后侧，所述底板11和/或主板12由弹性材料制得，并藉由所述底板11和/或主板12对抵压部13施以朝向门体200方向的前述弹性应力。

综上所述，采用本实用新型储物装置100，较之传统瓶座，占用空间小，提高冷冻空间整体利用率。所述主板12能够在外界应力作用下远离门体，将待冷冻储藏的物品放入主板12与门体200之间，减小或撤销外界应力，所述抵压部13在弹性应力的作用下朝向门体200靠近以将夹紧相应物品，便于小件物品的冷冻储放需求，还能避免物品滑动掉落。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施方式中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。
