一种家居生活用除尘装置的制作方法

[方法] 制作家居装饰品 #生活技巧# #手工艺制作#

本发明涉及居家生活技术领域，具体为一种家居生活用除尘装置。

背景技术：

家居指的是家庭装修、家具配置、电器摆放等一系列和居室有关的甚至包括地理位置都属于家居范畴。“整体家居”包括纵向联盟和横向联盟两种模式。前者是家装公司与生产厂家联盟，在装修中定做成品材料，如装修用线、装修木作、油漆等，或者由装饰公司自己建厂，自主研发，涉足生产领域，向设计、生产、施工系统化、规模化发展，或者由具有“整体家居”配套能力的生产厂家通过地区独家代理商直接面对业主提供的“整体家居”产品和服务。横向联盟是由装饰公司整合与家居相关的所有产业(如家具、家电、装饰材料、饰品、园艺等)，形成巨大广泛的产业链。通过资源的整合，装饰公司不再只提供单一装修服务，开始进行着一种角色转换，成为一个家居产品的全面提供商，为消费者提供的是一整套的“一站式服务”。

现如今家居生活中的除尘装置也是越来越多，如公告号：cn204541949u，公告日：2015.08.12公开的发明专利，其中说明书中提到“一种智能全自动的新型智能家居地板除尘设备，包括电机、红外线探测器、壳体、智能控制装置，所述壳体内部设置有机架，所述壳体左方设置有储灰室，所述电机上设置有传动带，所述传动带上方设置有驱动机，所述驱动机上设置有驱动轴，所述驱动轴上设置有联轴器，所述壳体两端设置有所述红外线探测器，所述壳体下方设置有胶轮，所述胶轮中间设置有所述智能控制装置，所述胶轮两侧设置有吸尘器”，目的是为了解决自动去除底板上灰尘的问题。

但是该专利中的装置不能够解决去除沙发桌柜上的灰尘的问题，在房屋中存在沙发和桌柜久置后导致沙发桌柜上积累较多的尘埃，现如今的许多吸尘器和除尘装置主要针对于地面除尘，而无法去除沙发和桌柜表面的灰尘，所以提供一种家居生活用除尘装置来解决上述出现的问题十分有必要。

技术实现要素：

本发明的目的在于提供一种家居生活用除尘装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种家居生活用除尘装置，包括外壳体，所述外壳体内部设有负压风机，所述负压风机下方连通有旋风分离器，所述旋风分离器下方设有集尘盒，所述外壳体下方后侧转动连接有滚轮，所述外壳体下方前侧转动连接有双脚轮，所述集尘盒一侧设有蓄电池，所述外壳体一侧固定连接有踏板，所述外壳体上方设有开关按钮，所述开关按钮电性连接于蓄电池，所述负压风机输入端连通有连接管，所述连接管另一端连接有除尘机构，所述除尘机构包括有支撑架和滚筒，所述支撑架两端设有轴承，所述滚筒两侧分别固定连接有第一转轴和第二转轴，所述支撑架一侧固定连接有连接座，所述连接座下方安装有电机，所述第二转轴贯穿于轴承，且第二转轴一侧通过连接件连通于连接管，所述开关按钮分别电性连接于负压风机、旋风分离器和电机。

优选的，所述滚筒上设有进气孔，所述进气孔两侧设有布条，所述布条底端上方设有压条，所述压条胶接于滚筒外侧。

优选的，所述第一转轴贯穿于轴承，且第一转轴固定连接于电机输出端。

优选的，所述滚筒一侧开有出风口，所述出风口连通于第二转轴。

优选的，所述第二转轴为中空转轴。

优选的，所述支撑架上方固定连接有第一把手，所述第一把手外侧套有橡胶套，所述集尘盒外侧固定连接有第二把手。

优选的，所述外壳体一侧设有充电口，所述充电口电性连接于蓄电池。

优选的，所述踏板上方设有橡胶垫。

与现有技术相比，本发明的有益效果是：本发明一种家居生活用除尘装置，结构新颖，便于使用者去除沙发和桌柜表面上的灰尘，使得屋内能够被快速清理干净，节约使用者清扫时间。通过负压风机的设置能够使得连接管连接端的除尘机构抽取外界的灰尘，通过除尘机构上的电机带动滚筒转动，使得滚筒上的布条旋转清扫沙发和桌面上的灰尘，同时被掸起的灰尘通过滚筒上的进气孔进入到滚筒内部，通过连接管进入到旋风分离器，最终进入到集尘盒内部，第一把手的设置是方便除尘机构用手握住，方便使用者拿起去除不同角度的空间灰尘，通过踏板的设置使得使用者能够踏在踏板上移动装置本体，通过充电口的设置使得蓄电池能够及时被补充电源，该装置不像以往的吸尘器需要电线直接连接，方便使用者去除灰尘的工作，通过集尘盒的设置收集去除的灰尘，当一次清扫结束后，通过推拉第二把手使得集尘盒从装置上被拆出，倒出集尘盒内部的灰尘后可以再次安装集尘使用，装置整体方便使用，便于室内空间书桌、柜子和沙发表面灰尘的清洁。

附图说明

图1为本发明结构示意图；

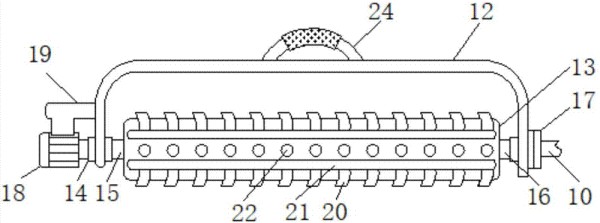

图2为本发明除尘机构结构示意图；

图3为本发明滚筒剖面结构示意图；

图4为本发明电线连接结构示意图。

图中：1外壳体、2负压风机、3旋风分离器、4集尘盒、5滚轮、6双脚轮、7蓄电池、8踏板、9开关按钮、10连接管、11除尘机构、12支撑架、13滚筒、14轴承、15第一转轴、16第二转轴、17连接件、18电机、19连接座、20布条、21压条、22进气孔、23出风口、24第一把手、25第二把手、26橡胶垫、27充电口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种家居生活用除尘装置，包括外壳体1，所述外壳体1内部设有负压风机2，所述负压风机2下方连通有旋风分离器3，所述旋风分离器3下方设有集尘盒4，所述外壳体1下方后侧转动连接有滚轮5，所述外壳体1下方前侧转动连接有双脚轮6，所述集尘盒4一侧设有蓄电池7，所述外壳体1一侧固定连接有踏板8，所述外壳体1上方设有开关按钮9，所述开关按钮9电性连接于蓄电池7，所述负压风机2输入端连通有连接管10，所述连接管10另一端连接有除尘机构11，所述除尘机构11包括有支撑架12和滚筒13，所述支撑架12两端设有轴承14，所述滚筒13两侧分别固定连接有第一转轴15和第二转轴16，所述支撑架12一侧固定连接有连接座19，所述连接座19下方安装有电机18，所述第二转轴16贯穿于轴承14，且第二转轴16一侧通过连接件17连通于连接管10，所述开关按钮9分别电性连接于负压风机2、旋风分离器3和电机18。

所述滚筒13上设有进气孔22，所述进气孔22两侧设有布条20，所述布条20底端上方设有压条21，所述压条21胶接于滚筒13外侧。所述第一转轴15贯穿于轴承14，且第一转轴14固定连接于电机18输出端。所述滚筒13一侧开有出风口23，所述出风口23连通于第二转轴16。所述第二转轴16为中空转轴。所述支撑架12上方固定连接有第一把手24，所述第一把手24外侧套有橡胶套，所述集尘盒4外侧固定连接有第二把手25。所述外壳体1一侧设有充电口27，所述充电口27电性连接于蓄电池7。所述踏板8上方设有橡胶垫26。

工作原理：本发明一种家居生活用除尘装置，结构新颖，便于使用者去除沙发和桌柜表面上的灰尘，使得屋内能够被快速清理干净，节约使用者清扫时间。通过负压风机2的设置能够使得连接管10连接端的除尘机构11抽取外界的灰尘，通过除尘机构11上的电机18带动滚筒13转动，使得滚筒13上的布条旋转清扫沙发和桌面上的灰尘，同时被掸起的灰尘通过滚筒13上的进气孔22进入到滚筒13内部，通过连接管10进入到旋风分离器3，最终进入到集尘盒4内部，第一把手24的设置是方便除尘机构11用手握住，方便使用者拿起去除不同角度的空间灰尘，通过踏板8的设置使得使用者能够踏在踏板8上移动装置本体，通过充电口27的设置使得蓄电池7能够及时被补充电源，该装置不像以往的吸尘器需要电线直接连接，方便使用者去除灰尘的工作，通过集尘盒4的设置收集去除的灰尘，当一次清扫结束后，通过推拉第二把手25使得集尘盒4从装置上被拆出，倒出集尘盒4内部的灰尘后可以再次安装集尘使用，装置整体方便使用，便于室内空间书桌、柜子和沙发表面灰尘的清洁。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
